Considerando il restringimento in RF-CONCRETE Surfaces

Kriechen und Schwinden des Betons sind Verformungseigenschaften des Betons, welche bei der Bemessung im Grenzzustand der Gebrauchstauglichkeit in der Regel zu berücksichtigen sind.

Il calcestruzzo si ritira durante l'indurimento e l'essiccazione. Ciò risulta in una deformazione da ritiro, che è descritta dalla deformazione da ritiro totale εcs. Die Gesamtschwinddehnung setzt sich aus dem autogenen Schwinden εca (Grundschwinddehnung) und dem Trocknungsschwinden εcd zusammen.

Nel modulo aggiuntivo RF ‑ CONCRETE Surfaces per RFEM 5, è ora possibile considerare il ritiro del calcestruzzo direttamente nel modulo.

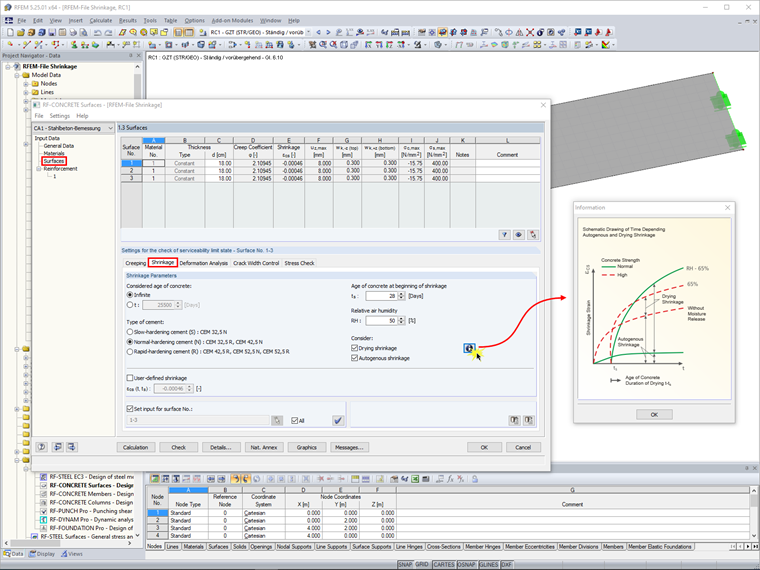

Per fare ciò, è necessario attivare il ritiro nelle impostazioni per il progetto allo stato limite di esercizio. Per il metodo analitico del progetto allo stato limite di esercizio, è necessario il modulo aggiuntivo RF -CONCRETE Deflect; per il calcolo non lineare, è necessario RF ‑ CONCRETE NL. Ist in den Einstellungen zum Gebrauchstauglichkeitsnachweis (in Maske "1.1 Basisangaben") das Schwinden aktiviert, steht in der Maske "1.3 Flächen" der Dialog "Schwinden" zur Verfügung (siehe Bild).

In questa finestra, è possibile inserire i parametri necessari per determinare la deformazione da ritiro ed effettuare le seguenti impostazioni:

  • Impostazione dell'età del calcestruzzo considerata
  • Selezione del tipo di cemento
  • Età del calcestruzzo all'inizio del ritiro
  • Umidità relativa
  • approccio alternativo del ritiro da essiccamento e/o del ritiro autogeno

Inoltre, è possibile definire una deformazione da ritiro totale εcs determinata altrove come ritiro definito dall'utente e selezionare le superfici a cui sarà applicato.

Alternativ zu der Eingabe in RF-BETON Flächen kann das Schwindmaß auch in einem eigenständigen Lastfall als Flächenlast (Lastart "Längenänderung") eingeben werden, wie dies bereits in RFEM 4 möglich war.
