回复:

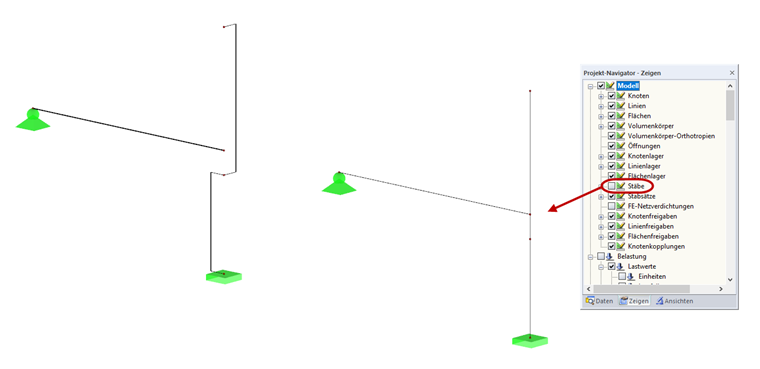

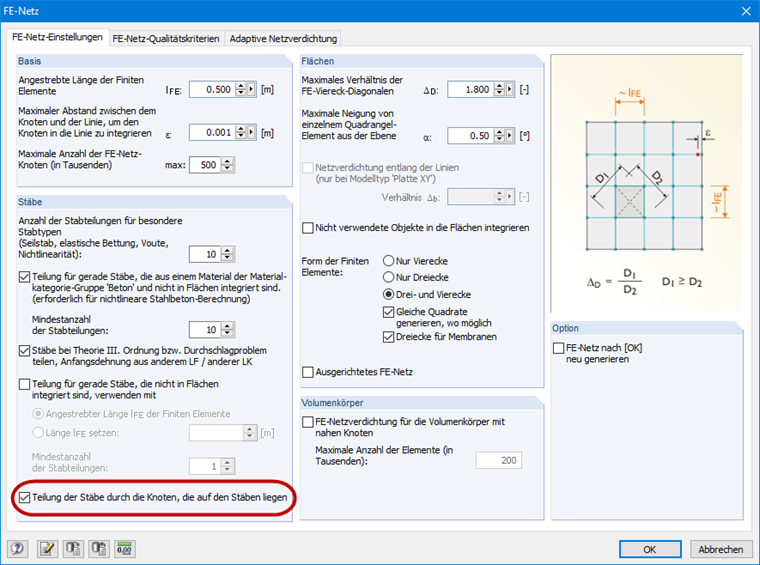

这可能是由于定义了杆件偏心引起的。 为了更好的概览,如果是偏心杆件,原始的线会自动隐藏。 在某些情况下,可能是杆件的支座没有得到足够的支撑(见图左图)。 但是网格线作用在背景中。 这些杆件可以隐藏在显示导航器中(见图片01,右)。在图01中的公共节点处的线没有进行几何划分。 因此不存在偏心的图形连接线。 但是,由于在图像02上显示的设置,该节点仍然与垂直杆件发生了网格划分。

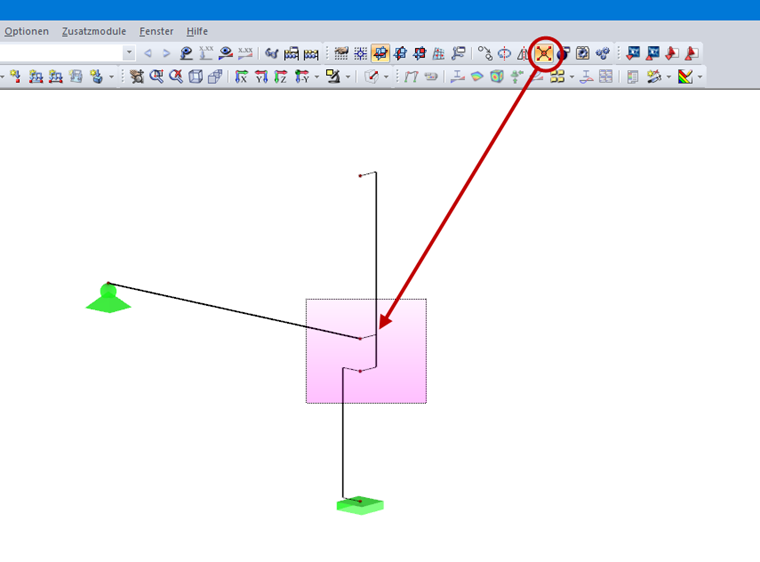

为了图形显示连接线,建议在该节点处分段杆件或线(见图03)。
常见问题和解答 (FAQ)
实体应力的结果可以在有限元中显示为彩色的三维点。
RFEM 中节点自由度数目不再是全局计算参数( 3D 模型中每个网格节点 6 个自由度,在翘曲扭转分析中为 7 个自由度)。 每个节点通常被认为有不同数量的自由度,从而在计算中导致方程的数目是可变的。
这种修改可以提高计算速度,特别是对于可以显著简化结构体系的模型(例如桁架和膜结构)。
在 RFEM 中的结果导航器和表 4.0 中可以显示杆件、面和实体的扩展应变(例如重要的主应变、等效总应变等)。
例如,在进行面单元连接的塑性设计时显示主要的塑性应变。
RFEM 和 RSTAB 模型可以另存为 3D glTF 模型(*.glb 和 *.glTF 格式)。 然后在谷歌或 Baylon 的 3D 查看器中详细查看。 戴上虚拟现实眼镜(例如 Oculus)可以“漫步”在结构中。
您可以使用 JavaScript 将 3D glTF 模型集成到您的网站中(在德儒巴网站上下载模型): “在网络和 AR 中轻松显示交互式 3D 模型” .
