Odpověď:

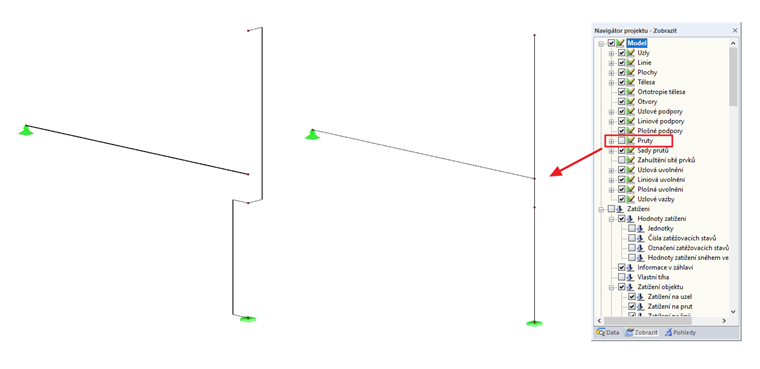

Příčinou může být zadání excentricit prutů. Pro lepší přehled se původní linie u excentrických prutů automaticky skryjí. V některých případech to vypadá potom tak, jakoby konec prutu nebyl dostatečně podepřen (viz Obrázek 01 vlevo). Na pozadí však působí linie v síti. Tu je možné zvýraznit tak, že se skryjí pruty v navigátoru Zobrazit (viz Obrázek 01 vpravo).

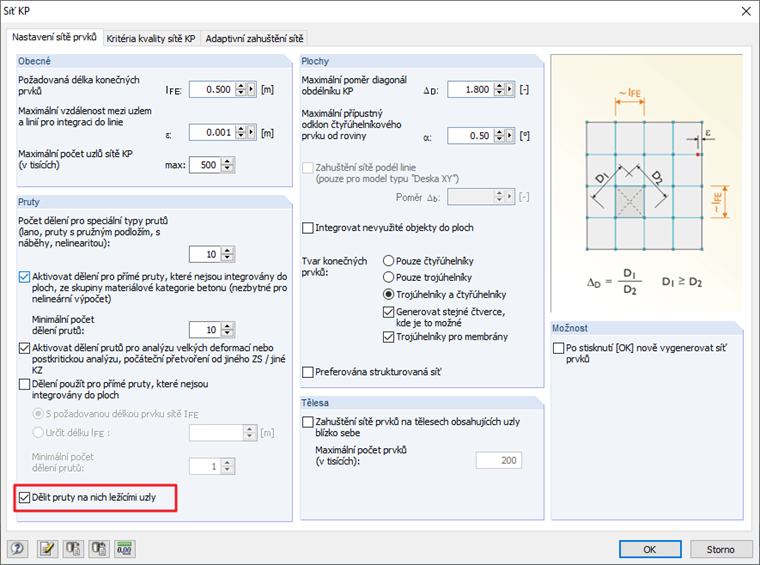

Na Obrázku 01 nebyla linie ve společném uzlu geometricky oddělena. Z tohoto důvodu v tomto případě neexistuje žádná grafická spojovací linie znázorňující excentricitu. Avšak z důvodu nastavení zobrazeného na Obrázku 02 je uzel stále v síti se svislým prutem.

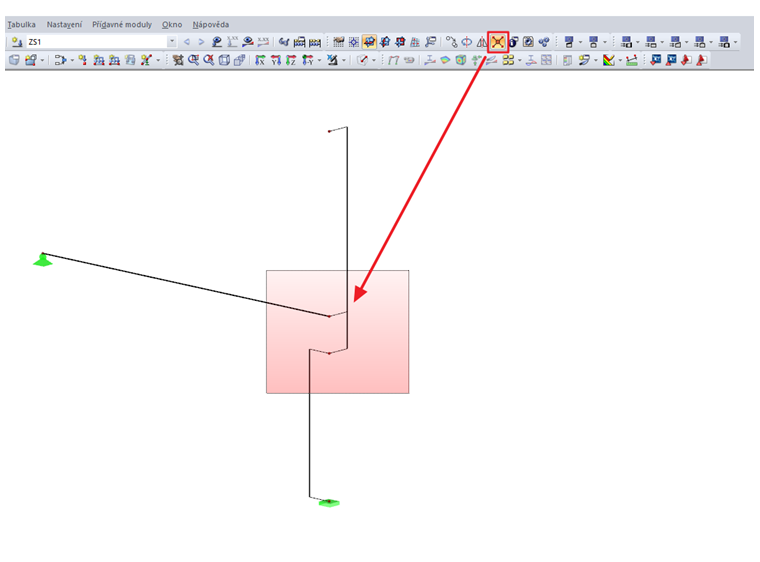

Aby bylo možné zobrazit linii spoje graficky, doporučujeme rozdělit prut nebo linii v tomto uzlu (viz Obrázek 03).
