Secções em T não dimensionáveis - erro ER056

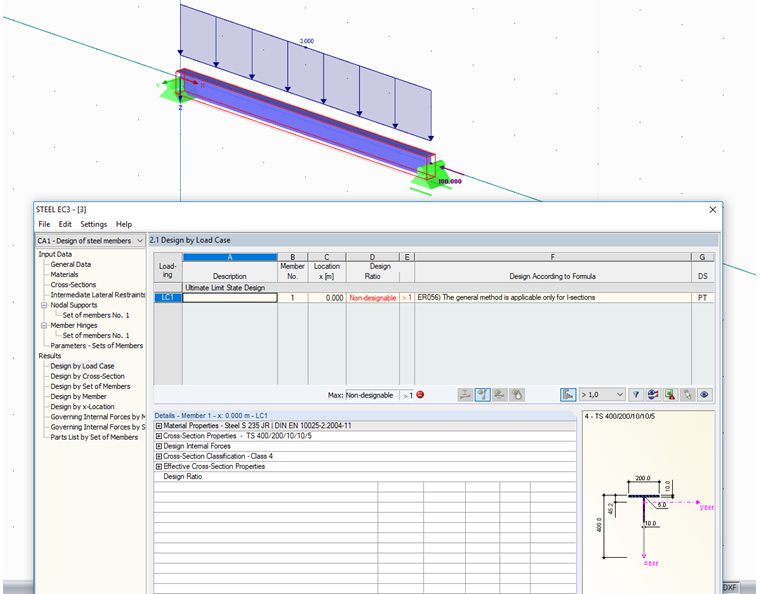

Ao dimensionar uma secção de simetria singular (secção em T), recebo a mensagem "Não dimensionável: ER056) Das allgemeine Verfahren ist nur für I-Querschnitte verwendbar". Qual a razão para isso?


Resposta:

Uma vez que o método de acordo com 6.3.3 da EN 1993-1-1 só é aplicável para secções de simetria dupla no caso de componentes estruturais sujeitos a flexão e compressão, o módulo adicional dimensiona esses componentes utilizando o método geral de acordo com a 6.3.4 da EN 1993-1-1. Dieses Verfahren ist für beliebig einfach-symmetrische Querschnitte anwendbar. In Deutschland jedoch sind nur I-Querschnitte zugelassen, weshalb hier der Warnhinweis erscheint.

Sie können einen Stabilitätsnachweis nach Theorie II. Ordnung als Querschnittsnachweis führen, welcher mit den Zusatzmodulen RF-/FE-BGDK oder RF-/STAHL Wölbkrafttorsion möglich ist.

Alternativ können Sie im Dialog "Nationaler Anhang" das Allgemeine Verfahren auch für nicht-I-Querschnitte zulassen, weichen jedoch hiermit vom Nationalen Anhang ab.



;
