问题

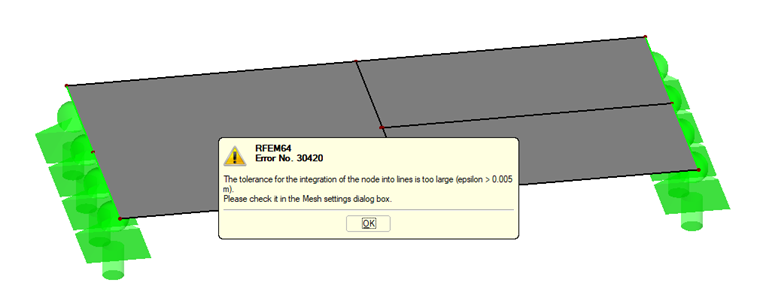

我得到错误消息30420表示将节点集成到线中的误差(ε)太大。 我该怎么办?


回复:

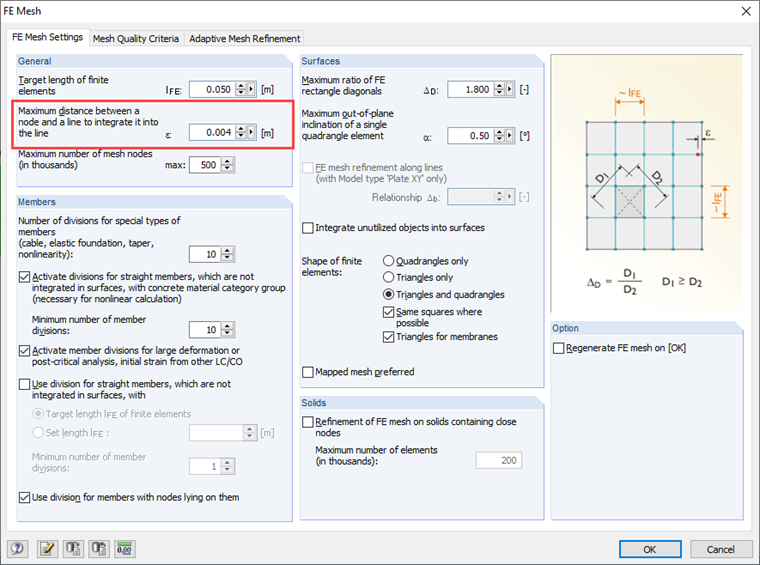

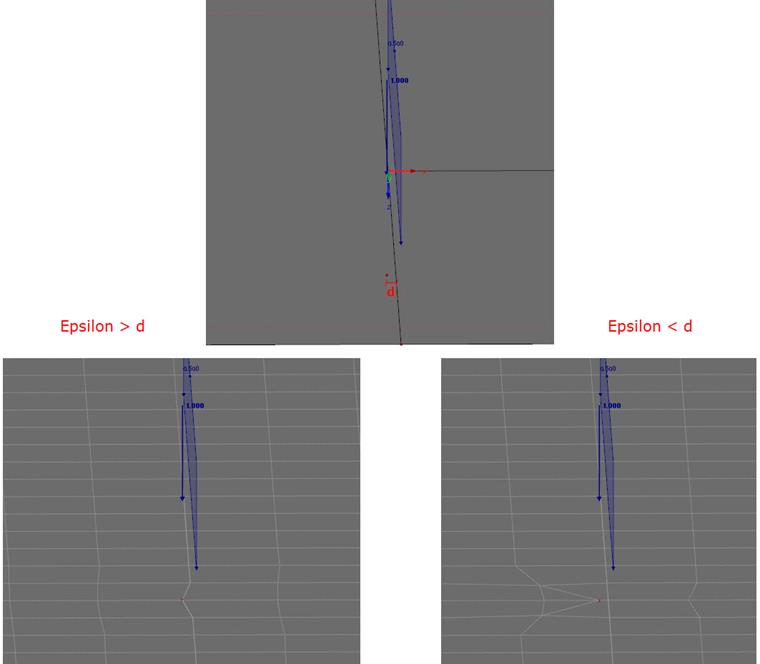

允许误差epsilon可以在“有限元网格设置中找到。 当节点非常靠近线时,它控制有限元网格生成器的行为。 图 03 显示了差异。 如果公差大于节点与线的距离,则在生成网格时忽略该小的局部差异。 在图中所示的情况下,线的网格会朝节点方向偏移。 在这种情况下,线不再是理想的直线。 如果公差小于距离,则为节点生成一个单独的有限元节点。

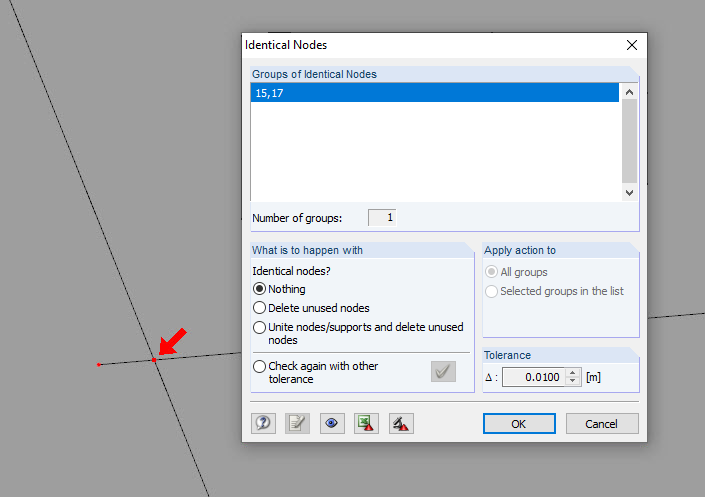

如果两个相邻节点之间的距离小于epsilon并且它们通过一条线连接,则会出现该错误消息(见图03)。 在大多数情况下,这是由于建模不精确造成的。 因为错误信息中没有包含节点编号的信息,所以可以使用“相同节点”模型检查。 程序将搜索距离满足公差 delta 的节点。 现在,您可以将公差值设置为epsilon的值。 然后在对话框的上部列出节点。

如下所述,根据情况描述不同。 如果建模不准确,可以进行调整。 在其他情况下,当然可以进一步减小epsilon的公差。



;
