Вопрос

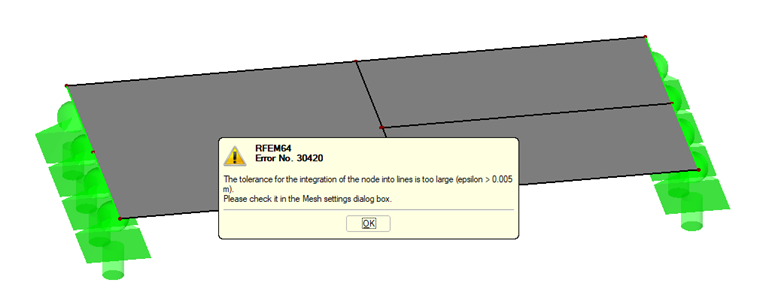

Я получаю сообщение об ошибке 30420, в котором говорится, что допуск (эпсилон) для интеграции узла в линию слишком велик. Что мне с этим делать?
Ответ:

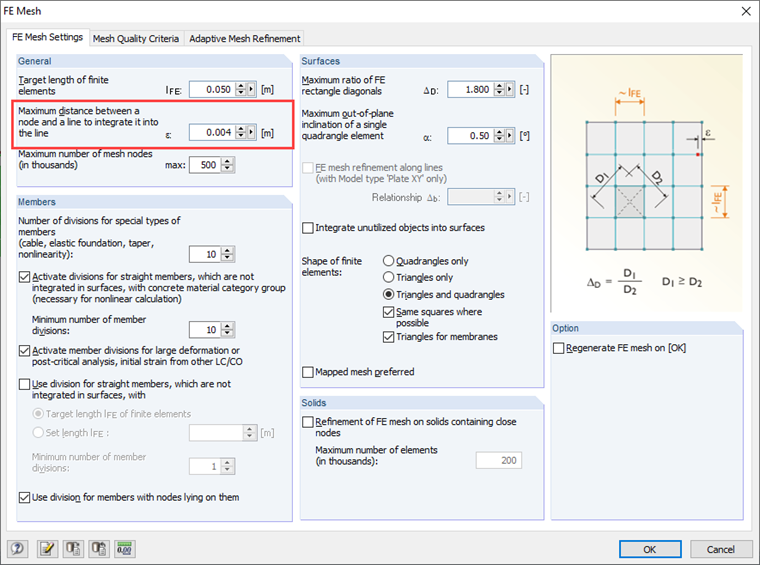

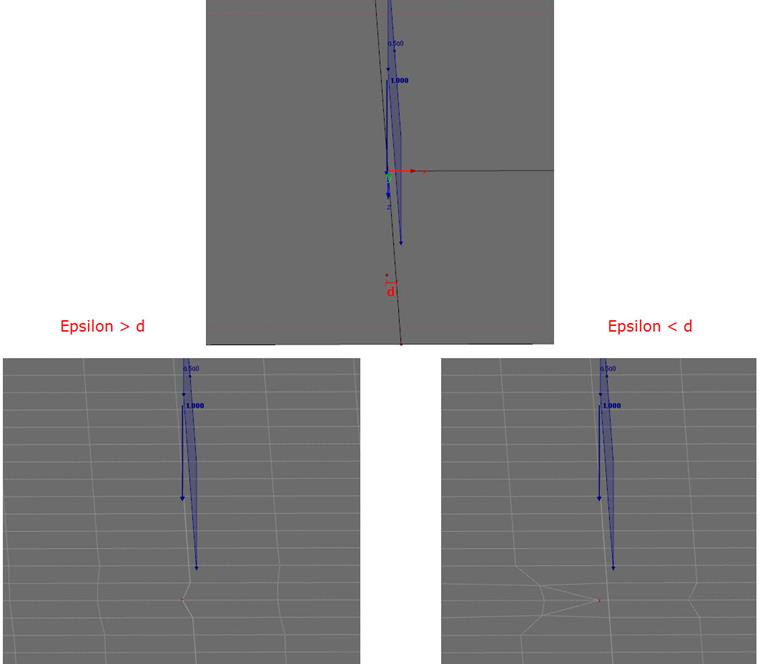

Эпсилон допуска можно найти в настройках сетки КЭ в разделе «Общие» диалогового окна. Он управляет поведением генератора сетки КЭ, когда узлы находятся очень близко к линиям. Изображение 03 показывает разницу. Если допуск больше, чем расстояние от узла до линии, этой небольшой локальной разницей в построении сетки можно пренебречь. В показанном случае сетка линии отклоняется к узлу. В этом случае линия уже не идеально прямая. Если допуск меньше расстояния, для этого узла создается отдельный узел КЭ.

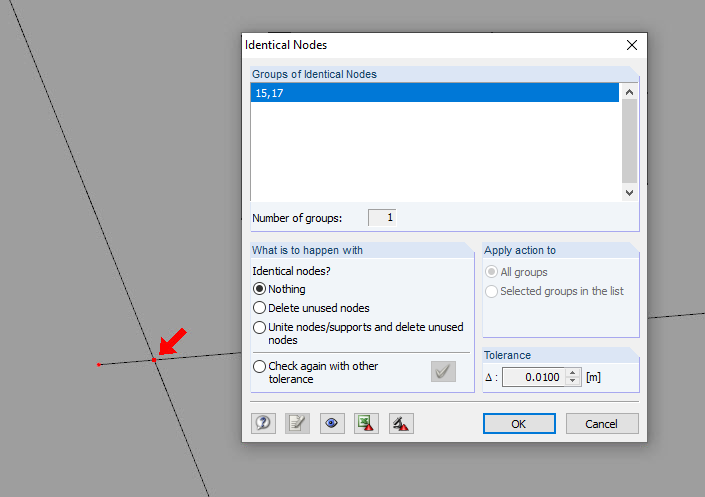

Сообщение об ошибке появляется, если расстояние между двумя соседними узлами меньше эпсилон и они соединены линией (см. Изображение 03). В большинстве случаев это связано с неточностью моделирования. Поскольку сообщение об ошибке не содержит информации о номерах узлов, вы можете использовать проверку модели «Идентичные узлы». Программа ищет узлы, расстояние которых соответствует разнице допуска. Теперь вы можете установить значение допуска равным эпсилону. Затем узлы будут перечислены в верхней части диалогового окна.
Как описано ниже, описания различаются в зависимости от случая. Если в моделировании есть неточности, ее можно скорректировать. В других случаях, конечно, можно еще больше уменьшить толерантность к эпсилону.
