Pergunta

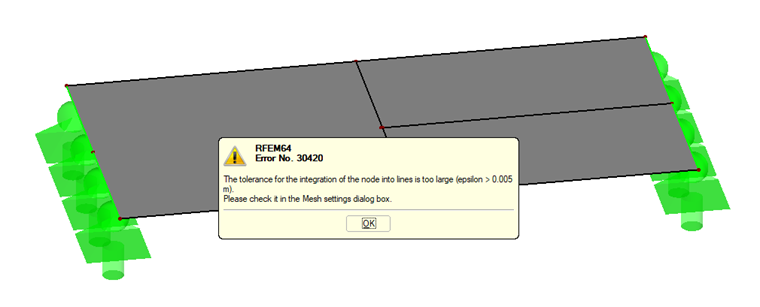

Recebo a mensagem de erro 30420 a dizer que a tolerância (épsilon) para a integração de um nó numa linha é muito grande. O que devo fazer?
Resposta:

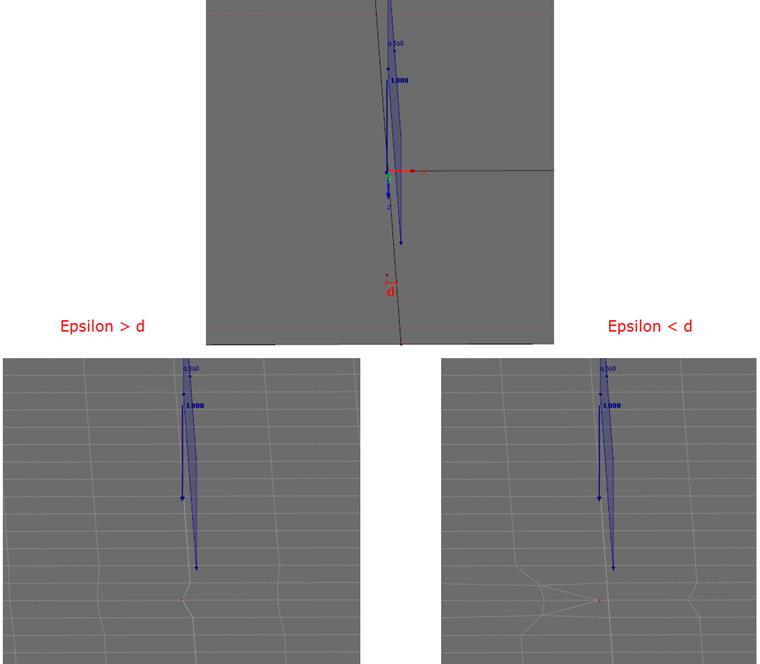

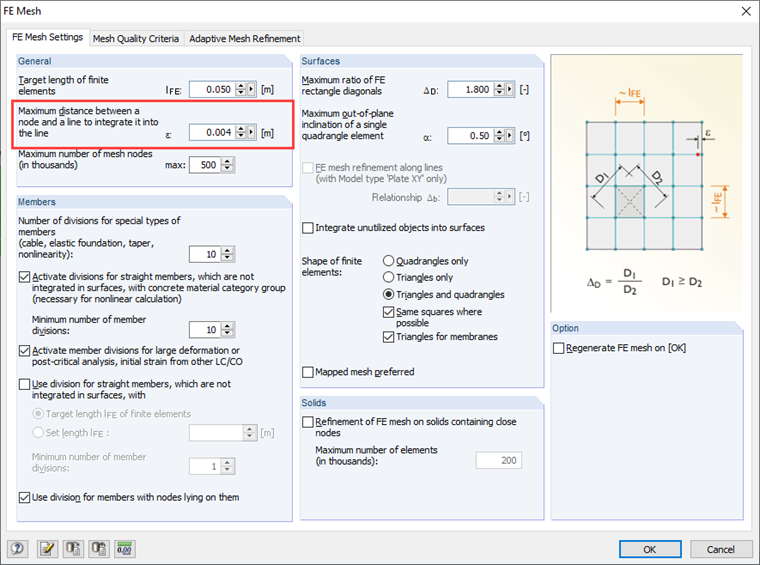

A tolerância épsilon pode ser encontrada na configuração da malha de EF na secção "Geral" da caixa de diálogo. Controla o comportamento do gerador da malha de EF quando os nós estão muito próximos das linhas. A Figura 03 mostra a diferença. Se a tolerância é maior do que a distância de um nó a uma linha, esta pequena diferença local na geração da malha é ignorada. No caso apresentado, a malha da linha é desviada na direção do nó. Neste caso, a linha já não é idealmente reta. Se a tolerância for inferior à distância, é gerado um nó de EF separado para o nó.

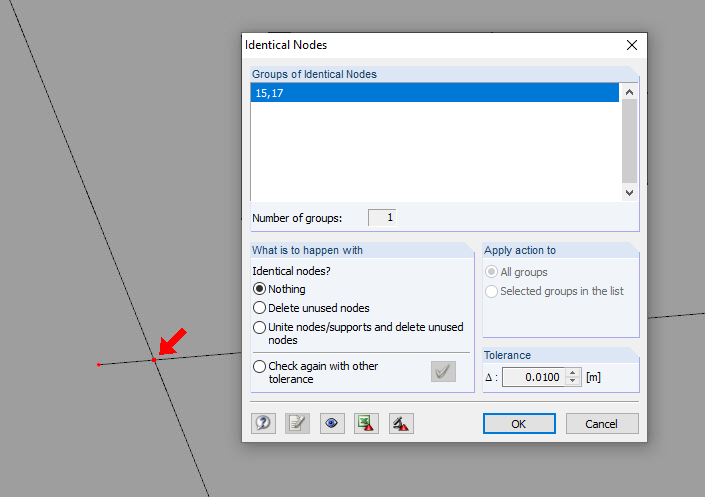

A mensagem de erro aparece se a distância entre dois nós adjacentes é inferior a épsilon e estão ligados por uma linha (ver Figura 03). Na maioria dos casos, isso deve-se a uma imprecisão na modelação. Uma vez que a mensagem de erro não contém informação sobre os números dos nós, pode utilizar a verificação do modelo "Nós idênticos". O programa procura os nós cuja distância cumpre o delta de tolerância. Agora, pode definir o valor da tolerância para o valor de épsilon. Os nós serão então listados na parte superior da caixa de diálogo.
Como descrito abaixo, as descrições variam dependendo do caso. Se houver uma imprecisão na modelação, esta pode ser ajustada. Noutros casos, é possível reduzir ainda mais a tolerância do épsilon.
