Pytanie

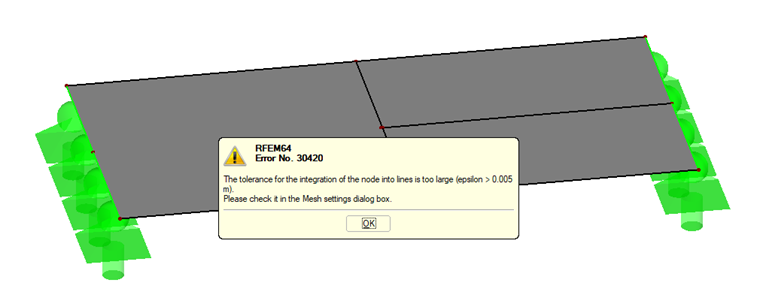

Otrzymuję komunikat o błędzie 30420 z informacją, że tolerancja (epsilon) dla integracji węzła w linię jest zbyt duża. Co możemy zrobić?
Odpowiedź:

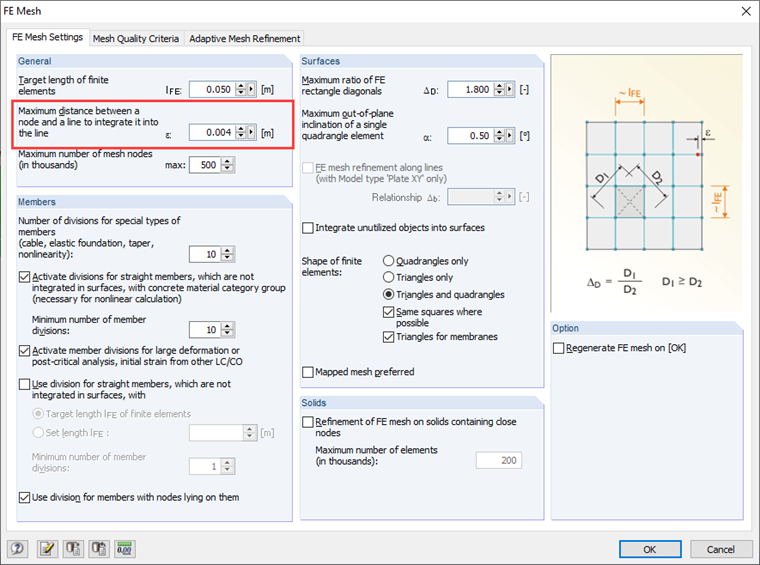

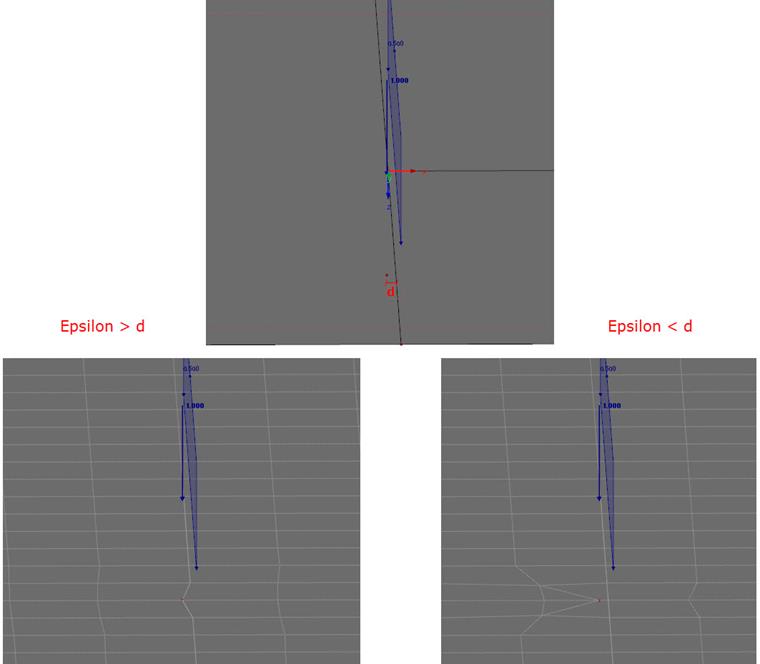

Tolerancję epsilon można znaleźć w ustawieniach siatki ES w sekcji "Ogólne" okna dialogowego. Kontroluje zachowanie generatora siatki ES, gdy węzły znajdują się bardzo blisko linii. Rysunek 03 pokazuje różnicę. Jeżeli tolerancja jest większa niż odległość węzła od linii, ta niewielka lokalna różnica w generowaniu siatki jest pomijana. W przedstawionym przypadku siatka linii jest odchylana w kierunku węzła. W tym przypadku linia nie jest już idealnie prosta. Jeżeli tolerancja jest mniejsza niż odległość, dla tego węzła generowany jest osobny węzeł ES.

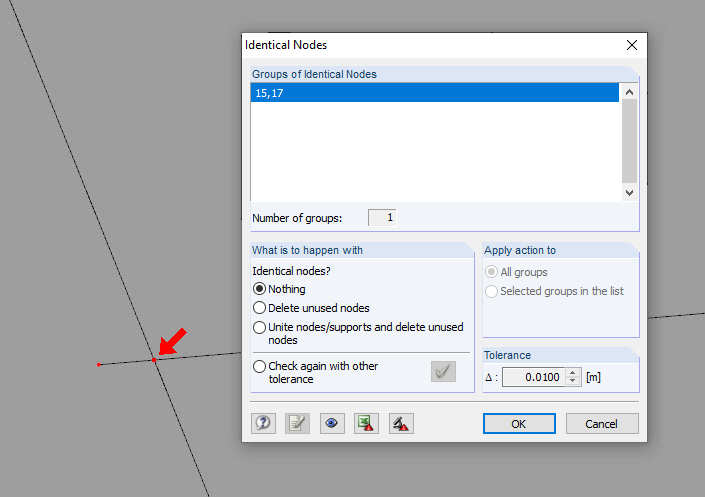

Komunikat o błędzie pojawia się, jeśli odległość między dwoma sąsiednimi węzłami jest mniejsza niż epsilon i są one połączone linią (patrz rys. 03). W większości przypadków jest to spowodowane niedokładnością modelowania. Ponieważ komunikat o błędzie nie zawiera informacji o numerach węzłów, można użyć sprawdzenia modelu "Identyczne węzły". Program wyszukuje węzły, których odległość odpowiada delcie tolerancji. Teraz można ustawić wartość tolerancji na wartość epsilon. W górnej części okna dialogowego wyświetlana jest lista węzłów.
Jak opisano poniżej, opisy różnią się w zależności od przypadku. W przypadku niedokładności modelowania można ją skorygować. W innych przypadkach możliwe jest oczywiście dalsze zmniejszenie tolerancji epsilon.
Czy mają Państwo jakieś pytania?
