Dotaz

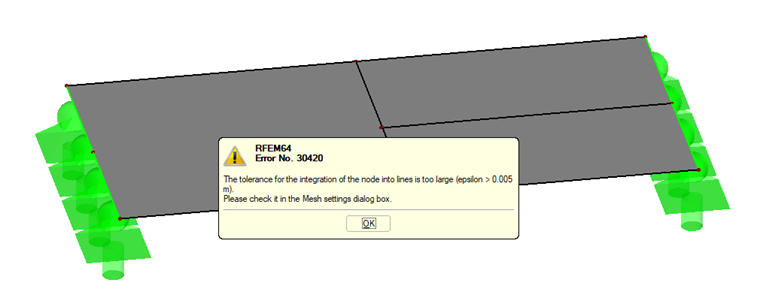

Zobrazuje se mi chybové hlášení 30420, že tolerance (epsilon) pro integraci uzlu do linie je příliš velká. Co je zde nutné udělat?
Odpověď:

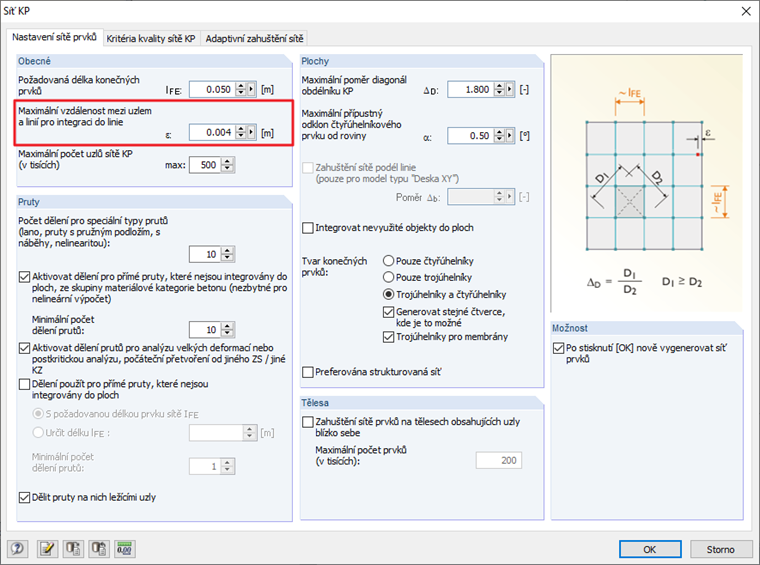

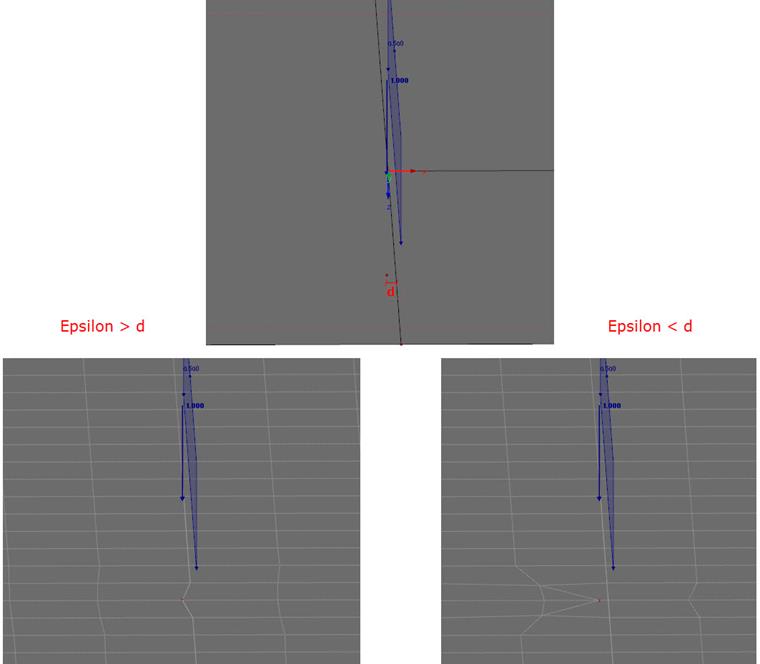

Hodnotu tolerance epsilon najdete v nastavení sítě konečných prvků v dialogu v sekci "Obecné". Řídí chování generátoru sítě konečných prvků, pokud jsou uzly velmi blízko linií. Obrázek 03 ukazuje rozdíl. Pokud je tolerance větší než vzdálenost uzlu od linie, je tento malý lokální rozdíl při generování sítě zanedbat. V zobrazeném případě se síť linie vychýlí směrem k uzlu. V tomto případě již linie není ideálně rovná. Pokud je tolerance menší než vzdálenost, vytvoří se pro daný uzel samostatný uzel sítě KP.

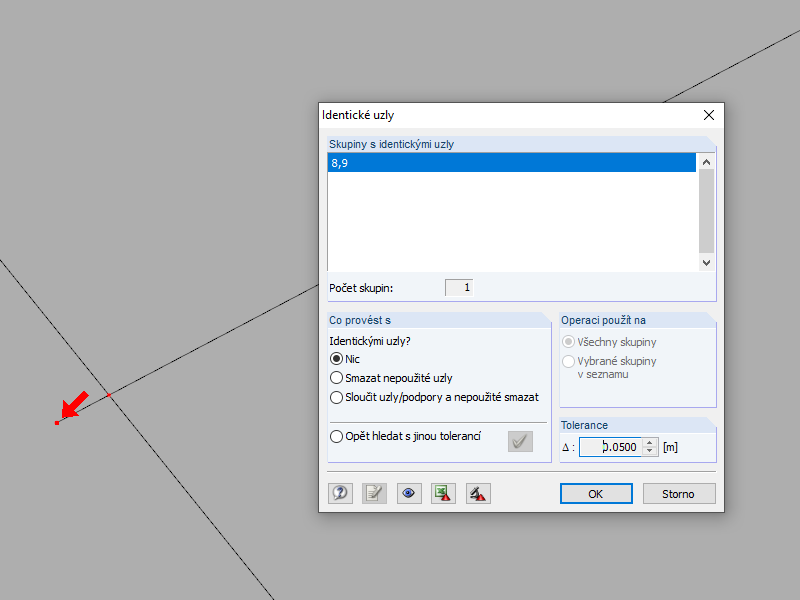

Chybové hlášení se zobrazí, pokud je vzdálenost mezi dvěma sousedními uzly menší než epsilon a jsou -li uzly spojeny linií (viz Obrázek 03). Ve většině případů je to způsobeno nepřesností v modelování. Protože chybová zpráva neobsahuje žádné informace o číslech uzlů, je možné použít kontrolu modelu "Identické uzly". Program vyhledá uzly, jejichž vzdálenost odpovídá delta tolerance. Nyní můžete nastavit toleranci na hodnotu epsilon. Uzly se pak zobrazí v horní části dialogu.
Jak je popsáno níže, popisy se liší v závislosti na případu. V případě nepřesnosti v modelování je možné ji upravit. V ostatních případech je možné toleranci epsilonu samozřejmě dále snížit.
