Domanda

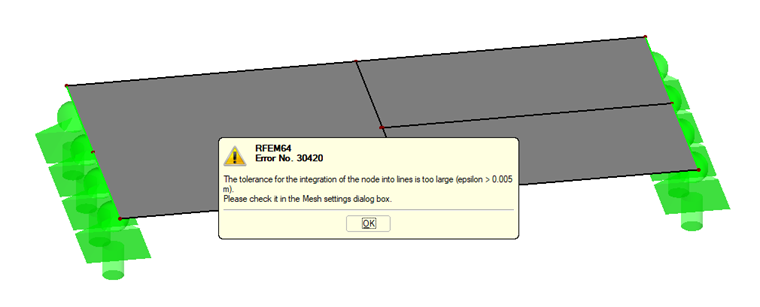

Ottengo il messaggio di errore 30420 che dice che la tolleranza (epsilon) per l'integrazione di un nodo in una linea è troppo grande. Cosa posso fare?


Risposta:

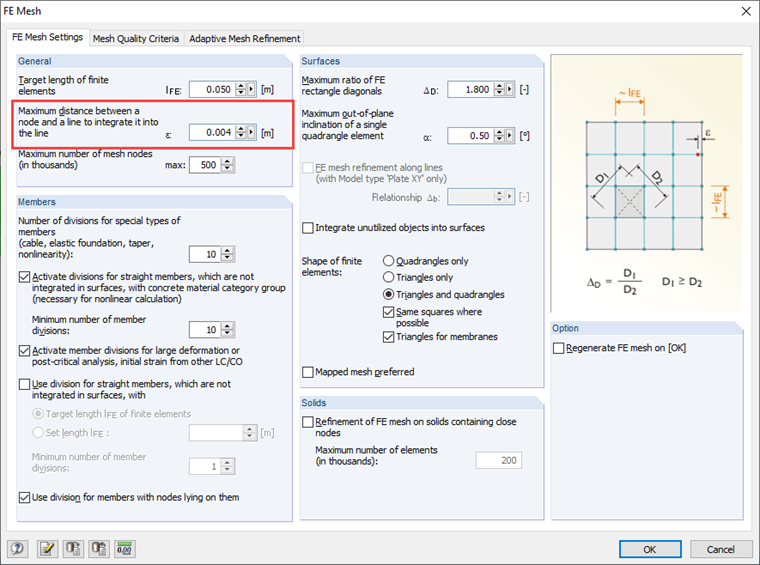

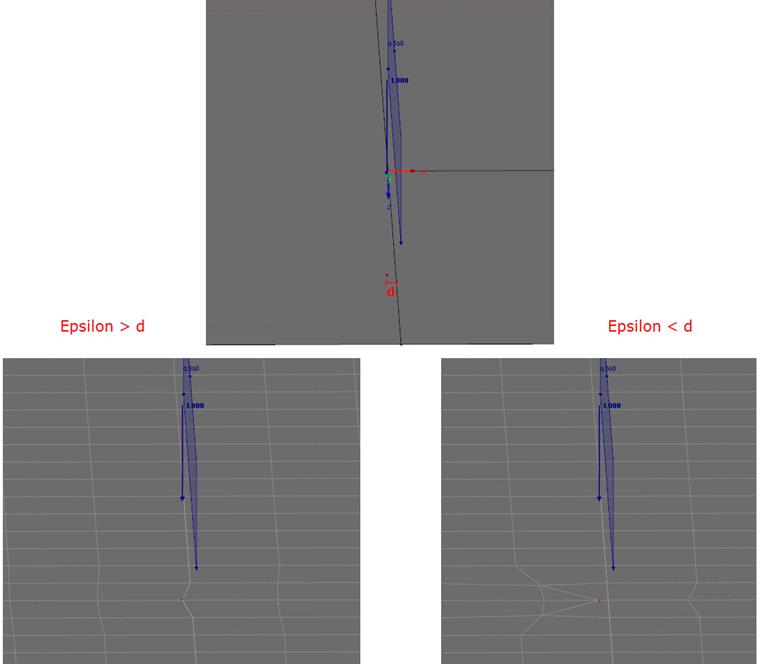

La tolleranza epsilon si trova nelle impostazioni della mesh EF nella sezione "Generale" della finestra di dialogo. Controlla il comportamento del generatore della mesh EF quando i nodi sono molto vicini alle linee. La Figura 03 mostra la differenza. Se la tolleranza è maggiore della distanza di un nodo da una linea, questa piccola differenza locale nella generazione della mesh è trascurata. Nel caso mostrato, la mesh della linea è deviata verso il nodo. In questo caso, la linea non è più idealmente diritta. Se la tolleranza è inferiore alla distanza, per il nodo viene generato un nodo EF separato.

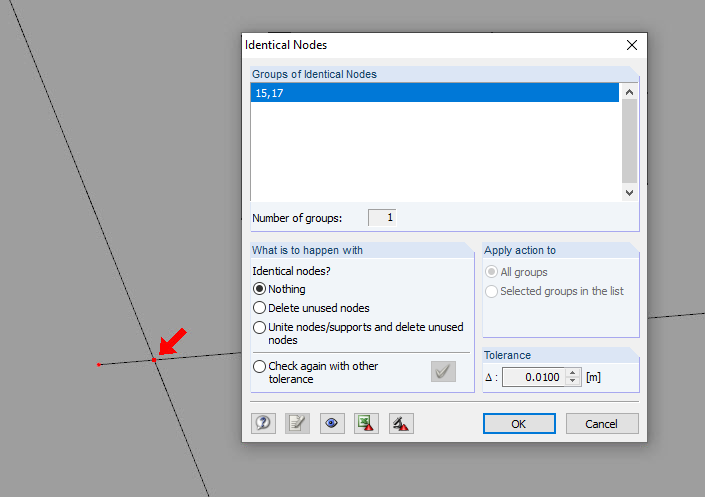

Il messaggio di errore appare se la distanza tra due nodi adiacenti è minore di epsilon e sono collegati da una linea (Figura 03). Nella maggior parte dei casi, ciò è dovuto a un'inesattezza nella modellazione. Poiché il messaggio di errore non contiene informazioni sui numeri dei nodi, è possibile utilizzare il controllo del modello "Nodi identici". Il programma ricerca i nodi la cui distanza soddisfa il delta di tolleranza. Ora è possibile impostare il valore di tolleranza sul valore di epsilon. I nodi sono quindi elencati nella parte superiore della finestra di dialogo.

Come descritto di seguito, le descrizioni variano a seconda dei casi. Se è presente un'inesattezza nella modellazione, è possibile modificarla. In altri casi, è possibile ridurre ulteriormente la tolleranza di epsilon, ovviamente.



;
