并非真正的建筑中的所有结构单元都包括在模型中。
该模型是由自由线荷载生成杆件荷载的示例。

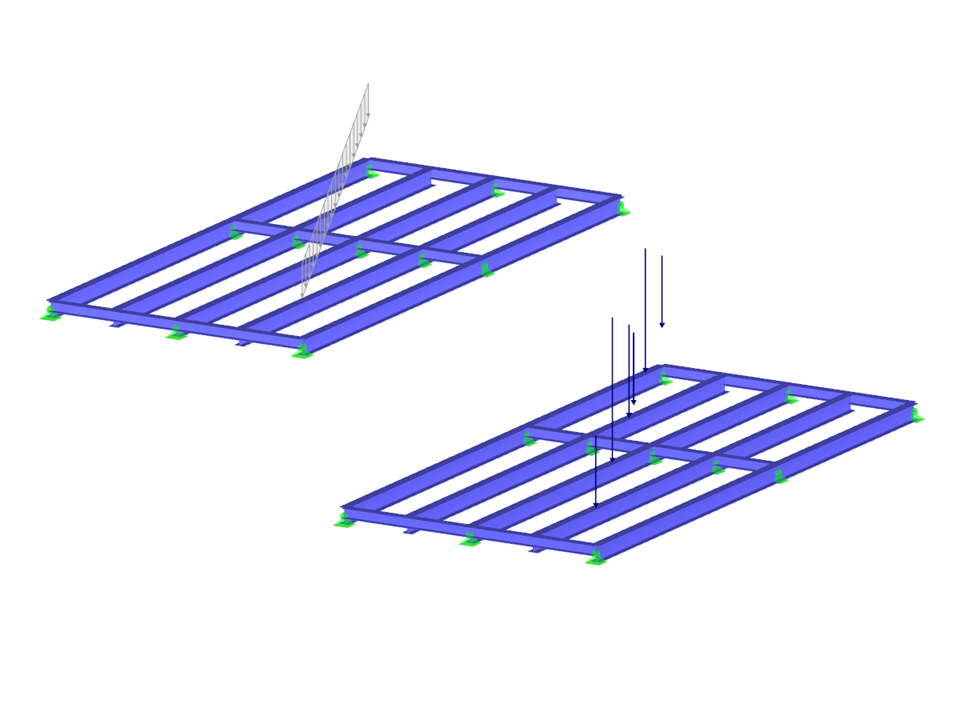

在这种情况下管道应该位于钢框架上。 梁的荷载将作为集中荷载传递到下面的梁上。 为了避免手动划分荷载的相应部分,点击“工具”,指向“生成荷载”,然后选择荷载生成器“来自自由线荷载”。
荷载作用下的钢框架
节点数目: | 30 |
杆件数目: | 44 |
荷载工况数目 | 1 |
总重量 | 31,371 t |
翘曲区域尺寸 | 26.500 x 33.000 x 0.500 m |
软件版本 | 8.02.00 |
您可以下载该结构分析模型来进行专业练习,或者用于您的工程项目。 但是我们不保证模型的准确性或完整性,也不承担任何责任。
