No todos los elementos estructurales de una estructura real se incluyen en el modelo estructural.
Este modelo es un ejemplo de la generación de cargas en barras a partir de cargas lineales libres.
En este caso, la tubería se debe colocar en una estructura de acero. La carga del tubo se transferiría como carga en nudo sobre las vigas de debajo. Para evitar tener que separar manualmente las partes correspondientes de la carga, haga clic en "Herramientas", señale "Generar cargas" y luego seleccione el generador de cargas "Desde carga lineal libre".

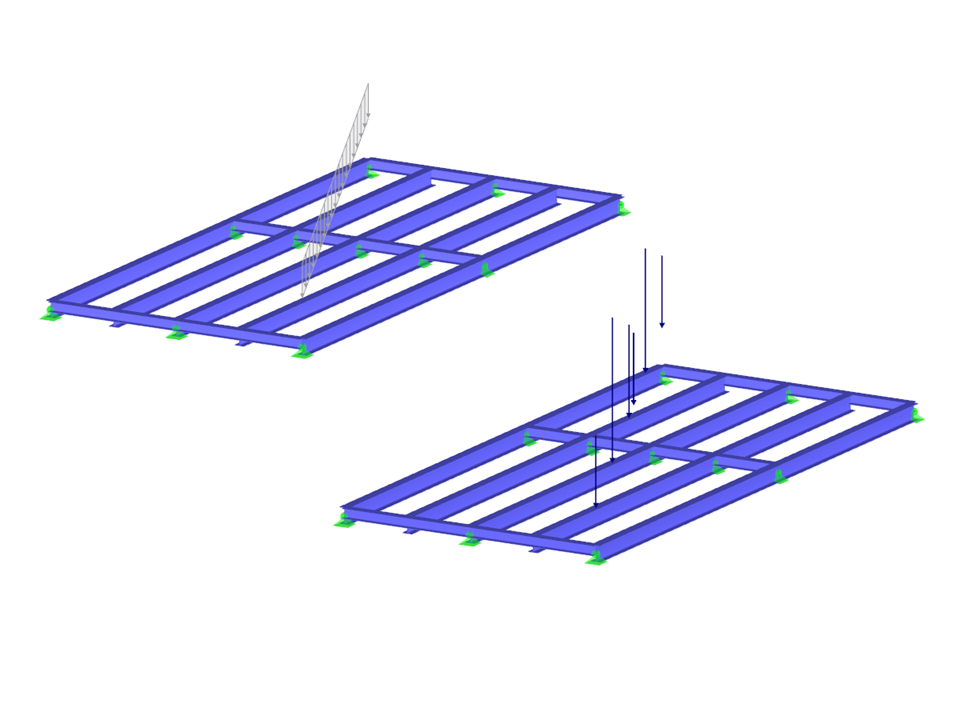

Estructura de acero con carga de tubería
Número de nudos | 30 |
Número de barras | 44 |
Número de casos de carga | 1 |
Peso completo | 31.371 t |
Dimensiones (métricas) | 26,500 x 33,000 x 0,500 m |
Dimensiones (imperiales) | 86.94 x 108.27 x 1.64 feet |
Versión del programa | 8.02.00 |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
