No todos los elementos estructurales de una estructura real se incluyen en el modelo estructural. Como ejemplo, podemos mirar una tubería que recorre una estructura de vigas de acero. La carga del tubo se transferiría como carga en nudo sobre las vigas de debajo. Para evitar tener que dividir manualmente las partes correspondientes de la carga, puede encontrar el generador de cargas "Desde línea libre" en "Herramientas" → "Generar cargas".

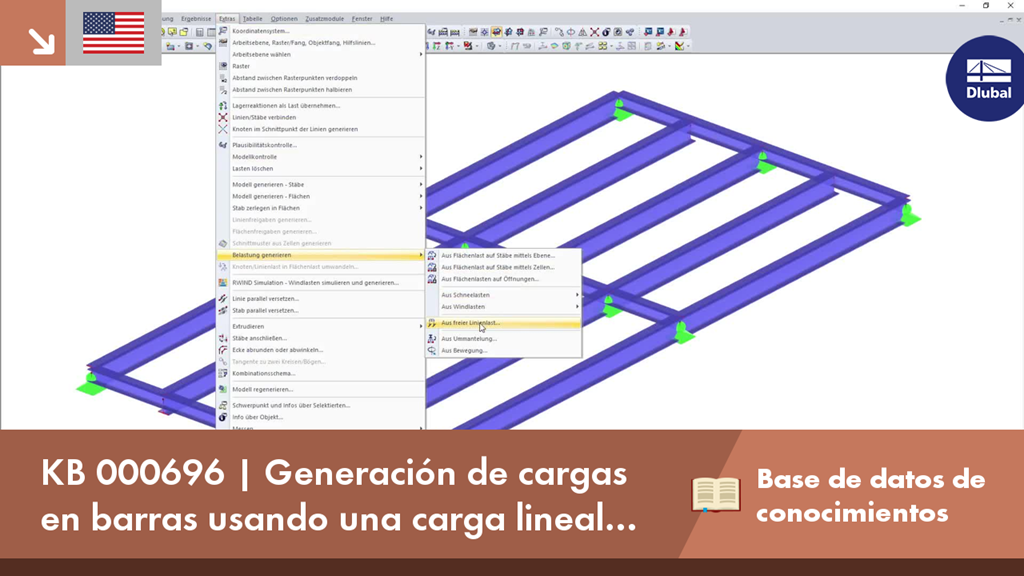

KB 000696 | Generación de cargas en barras usando una carga lineal libre
