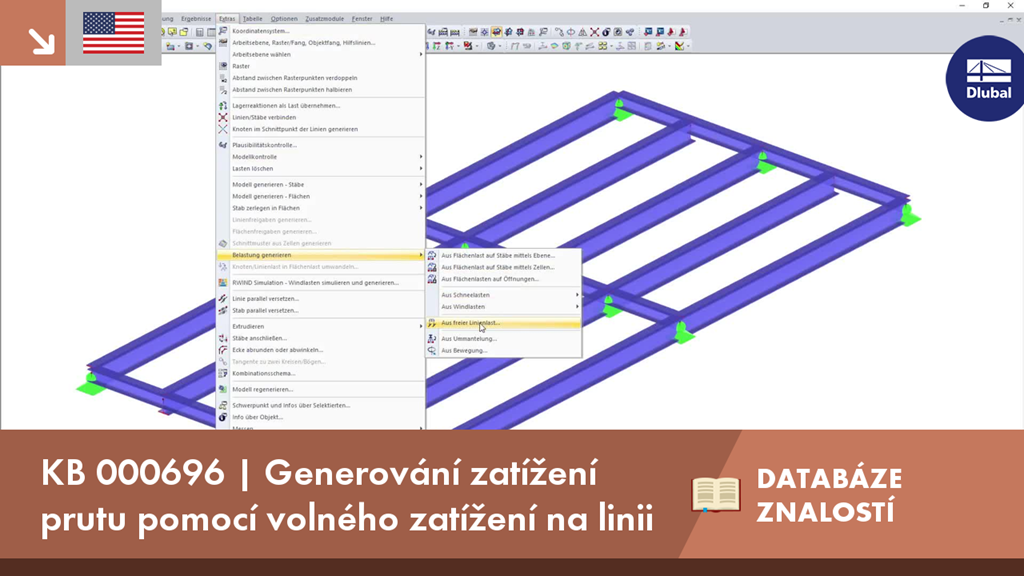

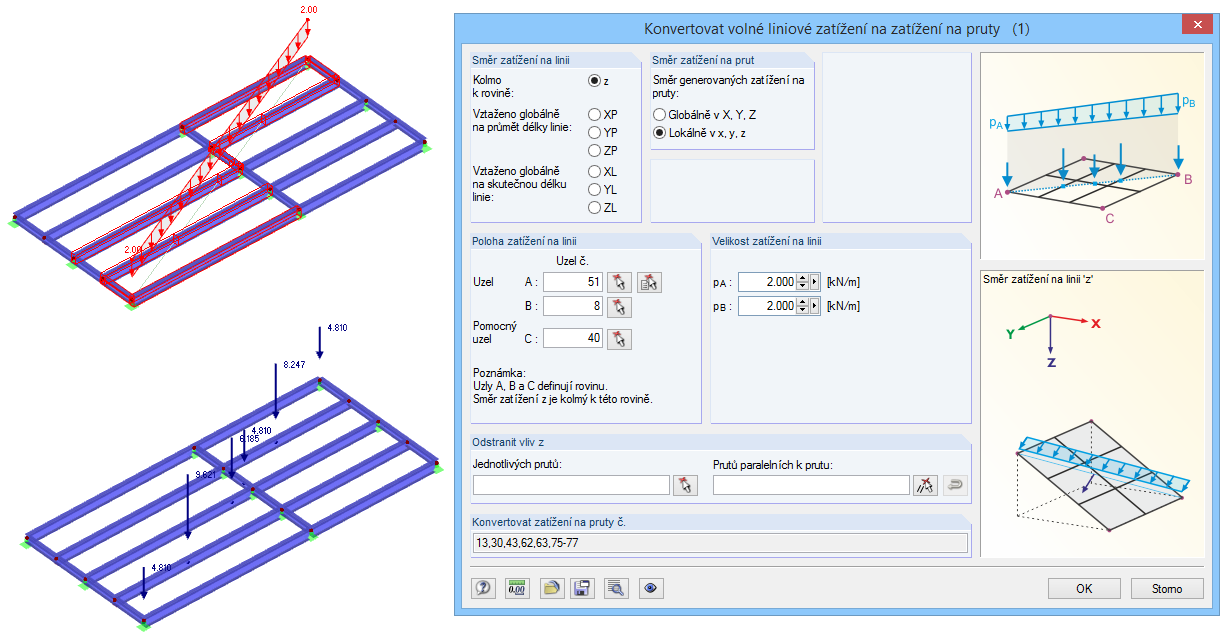

Ve statickém modelu není vždy nutné vytvořit všechny prvky reálné stavby. Jako příklad uveďme potrubí, které vede po konstrukci z ocelových nosníků. Tíha trubek bodově působí na dole se nacházející nosníky. Abychom nemuseli ručně dělit příslušné podíly zatížení, je v nabídce „Nástroje“ → „Generovat zatížení“ k dispozici generátor zatížení „Z volného zatížení na linii“.
KB 000696 | Generování zatížení prutu pomocí volného zatížení na linii
Odkazy
- Výkonné nástroje pro rychlé zadávání konstrukcí v programu RFEM
- Lineární a nelineární analýza konstrukcí v programu RFEM
Máte nějaké otázky?

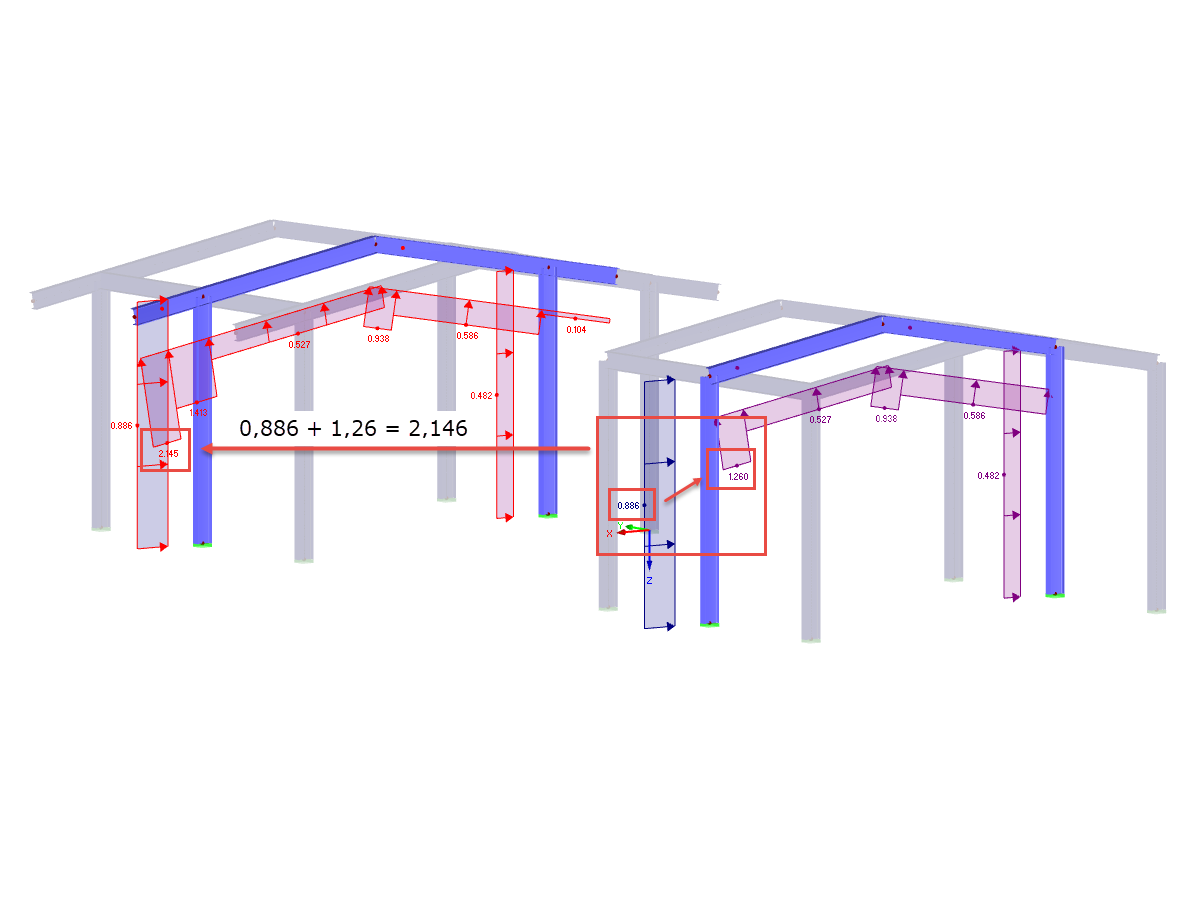

![Zatížení prutu z liniového zatížení](/cs/webimage/010407/2425352/01-cs-png-png.png?mw=512&hash=13696c244c644a668f4d1b114ee8d968a42f4baa)
Ve statickém modelu není vždy nutné vytvořit všechny prvky reálné stavby. Jako příklad uveďme potrubí, které vede po konstrukci z ocelových nosníků.

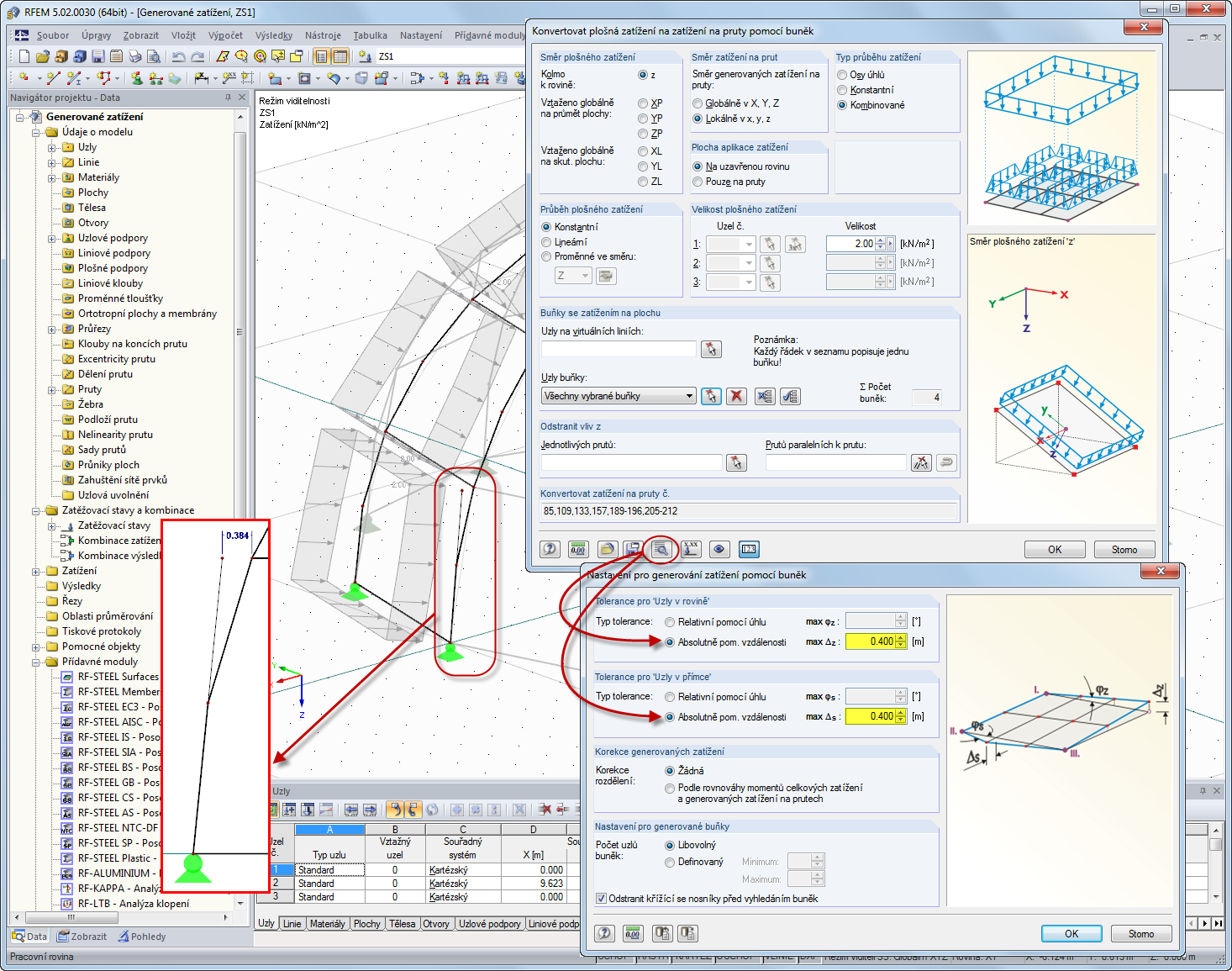

![Nastavení pro generování zatížení pomocí buněk](/cs/webimage/010415/2425421/01-cs-png-png.png?mw=512&hash=13696c244c644a668f4d1b114ee8d968a42f4baa)
