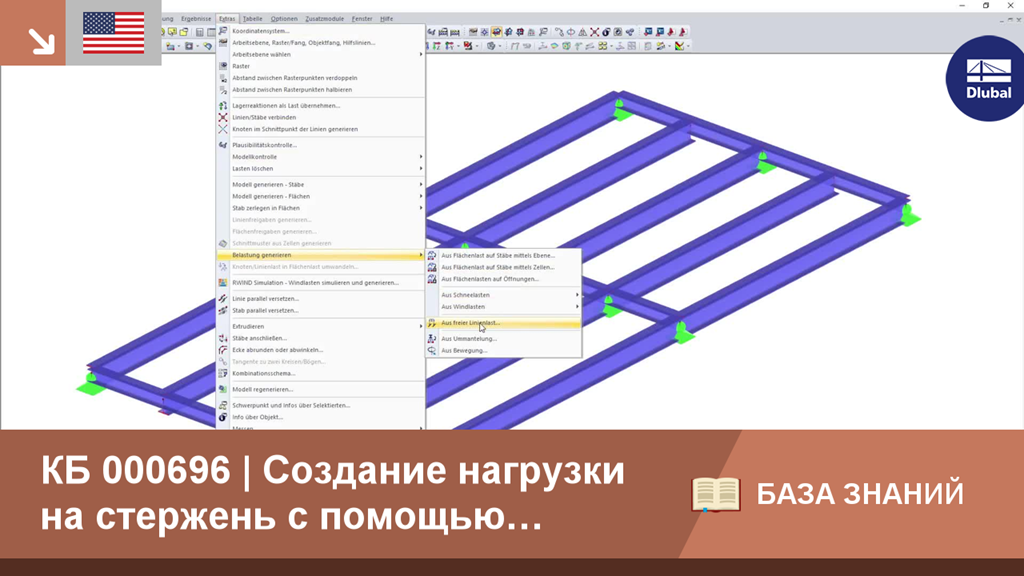

Не все конструктивные элементы реального здания включены в конструктивную модель. В качестве примера рассмотрим трубу, проходящую вдоль стальной балочной рамы. Нагрузка от балки будет передаваться в виде сосредоточенных нагрузок на балку ниже. Чтобы избежать ручного разделения соответствующих частей нагрузки, вы можете найти генератор нагрузки «Из свободной линии нагрузки» в разделе «Инструменты» → «Создать нагрузки».
КБ 000696 | Создание нагрузки на стержень с помощью произвольной линейной нагрузки
