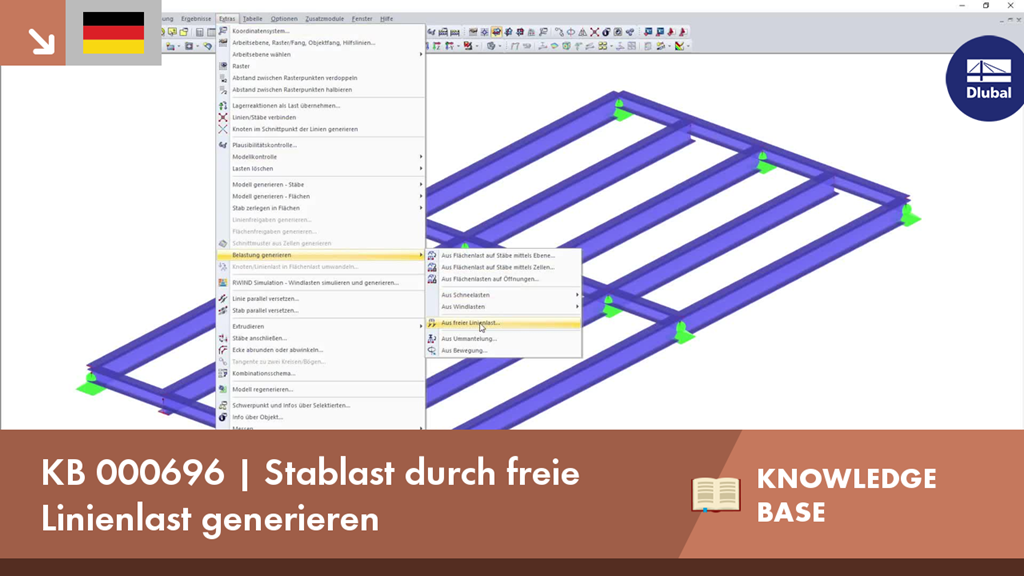

Nicht alle Strukturelemente des realen Bauwerks werden im statischen Modell herangezogen. Als Beispiel hierfür soll eine Rohrleitung dienen, die auf einem Stahlträgergerüst verläuft. Die Last des Rohres würde punktuell auf die darunter befindlichen Träger abfließen. Damit die entsprechenden Anteile der Last nicht händisch aufgeteilt werden müssen, findet man unter "Extras" → "Belastung generieren" den Lastgenerierer "Aus freier Linienlast".
KB 000696 | Stablast durch freie Linienlast generieren
