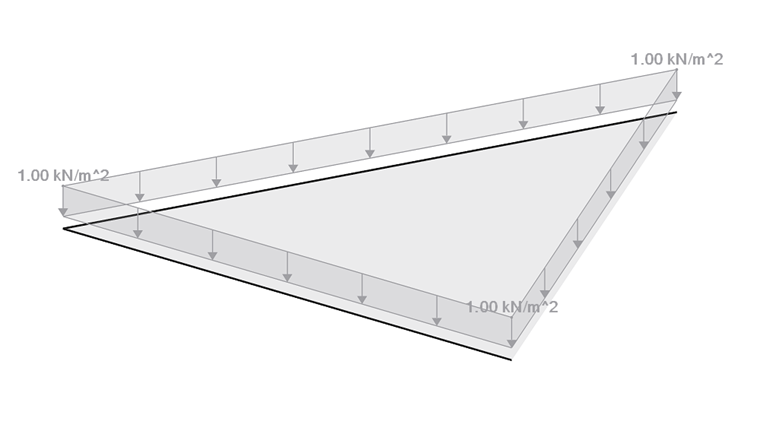

Systém znázorněný na Obrázku 01 je zatížen pomocí generátoru zatížení.

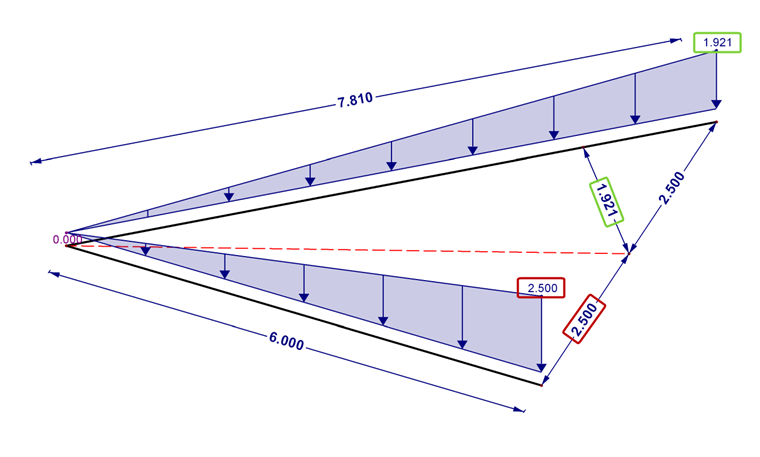

Výsledek je znázorněn na Obrázku 02. Vzhledem k rozdílným délkám prutů nemají oba pruty stejné hodnoty zatížení. Na Obrázku 02 je dále znázorněno grafické rozložení zatížení. Pravoúhlé spojení prutů s osou úhlu je třeba brát jako délku zatížení. Ta v obou případech přesně odpovídá.

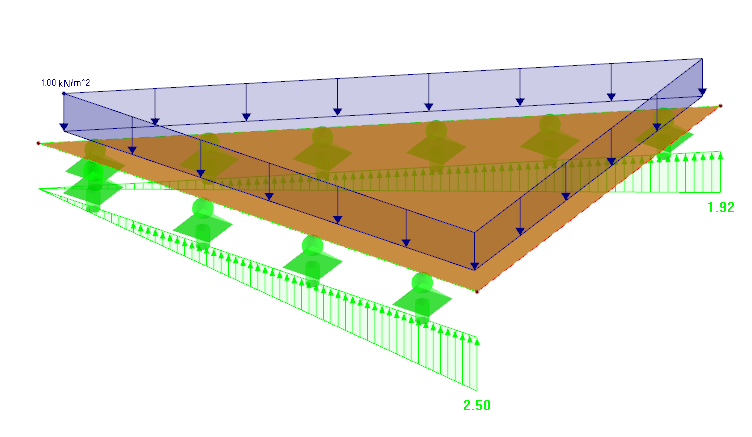

Obrázek 03 také představuje kontrolu pomocí plošného systému. I toto je v souladu s prutovým modelem.
Ing. Rehm se podílí na vývoji programů pro dřevěné konstrukce a zajišťuje technickou podporu zákazníkům.
