Respuesta:

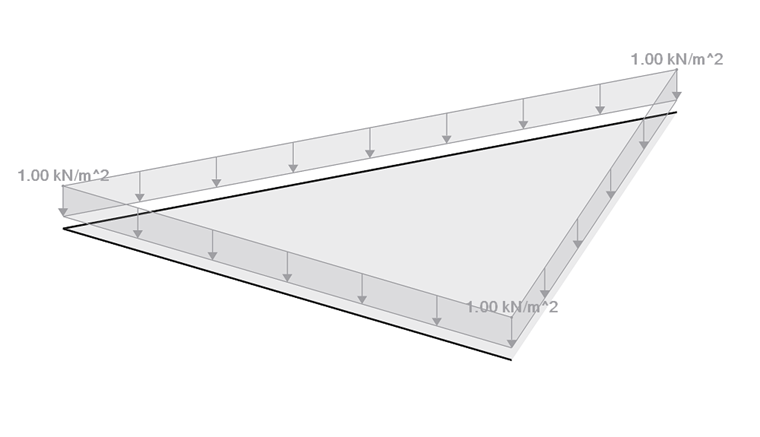

El sistema estructural que se muestra en la imagen 01 se carga utilizando el generador de cargas.

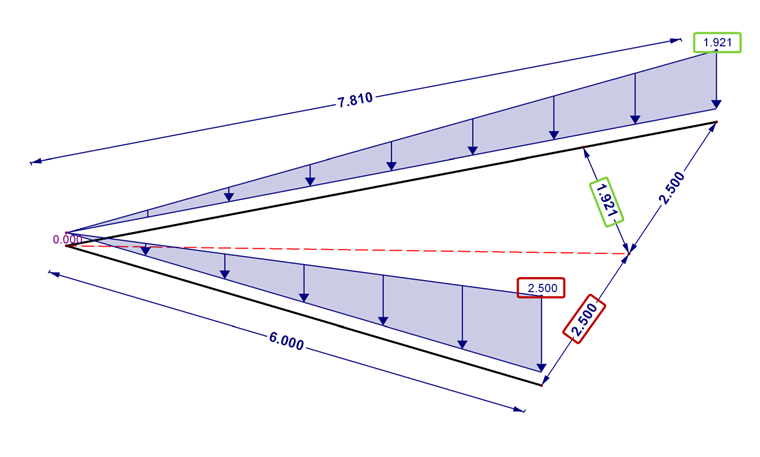

El resultado se muestra en la imagen 02. An den beiden Stäben resultieren wegen der unterschiedlichen Stablängen nicht dieselben Lastgrößen. In Bild 02 ist auch die grafische Lastaufteilung aufgezeigt. Die rechtwinklige Verbindung der Stäbe zur Winkelhalbierenden ist als Lasteinzugslänge zu verstehen. Diese stimmt in beiden Fällen genau überein.

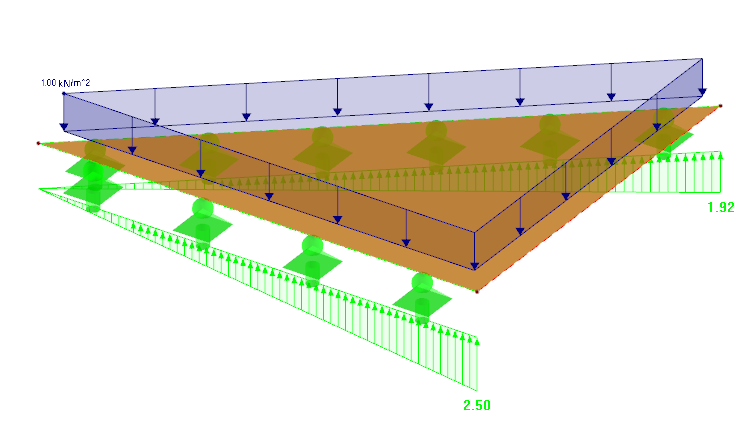

In Bild 03 ist ebenfalls eine Kontrolle mittels eines Flächensystems abgebildet. Auch diese stimmen mit dem Stabmodell überein.
