Non tutti gli elementi strutturali di un edificio reale sono inclusi in un modello strutturale.
Questo modello è un esempio della generazione di carichi delle aste da carichi lineari liberi.
In questo caso, la tubazione dovrebbe essere posizionata su un telaio in acciaio. Il carico della trave verrebbe trasferito come carichi concentrati sulla trave sottostante. Per evitare di dividere manualmente le parti corrispondenti del carico, fare clic su "Strumenti", selezionare "Genera carichi", quindi selezionare il generatore di carico "Da carico lineare libero".

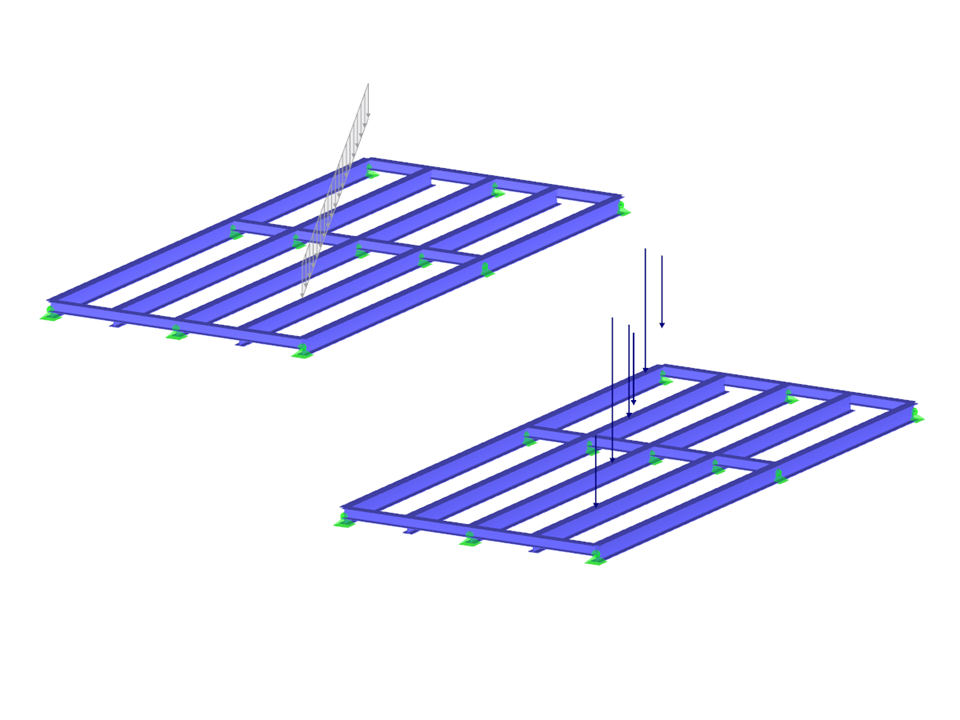

Telaio in acciaio con carico del tubo
Numero di nodi | 30 |
Numero di aste | 44 |
Numero di casi di carico | 1 |
Peso totale | 31,371 t |
Dimensioni (metriche) | 26.500 x 33.000 x 0.500 m |
Dimensioni (imperiali) | 86.94 x 108.27 x 1.64 feet |
Versione del programma | 8.02.00 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
