Не все конструктивные элементы реального здания включены в конструктивную модель.
Данная модель является примером создания нагрузок на стержни из нагрузок от свободных линий.
В этом случае трубопровод должен быть размещен на стальной раме. Нагрузка от балки будет передаваться в виде сосредоточенных нагрузок на балку ниже. Чтобы избежать ручного разделения соответствующих частей нагрузки, нажмите «Инструменты», наведите указатель на «Создать нагрузки», а затем выберите генератор нагрузки «Из нагрузки по произвольной линии».

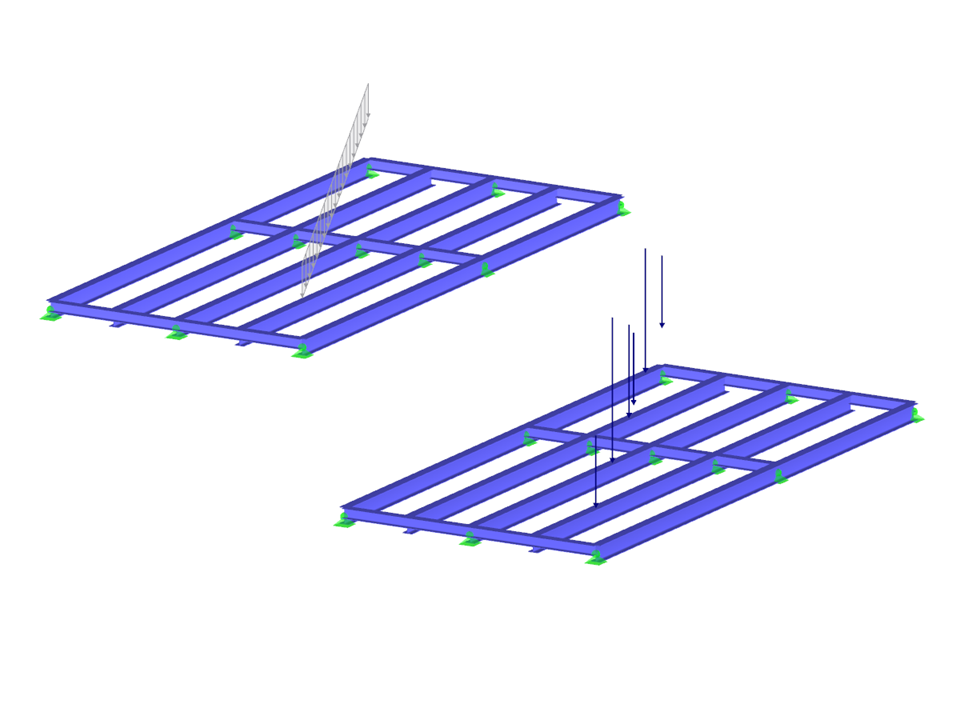

Стальной каркас с нагрузкой на трубу
Количество узлов | 30 |
Количество стержней | 44 |
Количество загружений | 1 |
Общий вес | 31,371 t |
Размеры (метрические) | 26,500 x 33,000 x 0,500 m |
Размеры (имперские) | 86.94 x 108.27 x 1.64 feet |
Версия программы | 8.02.00 |
