Les éléments structuraux d'un bâtiment réel ne sont pas tous inclus dans un modèle de structure.
Ce modèle sert d'exemple pour la génération de charges de barre à partir de charges linéiques libres.

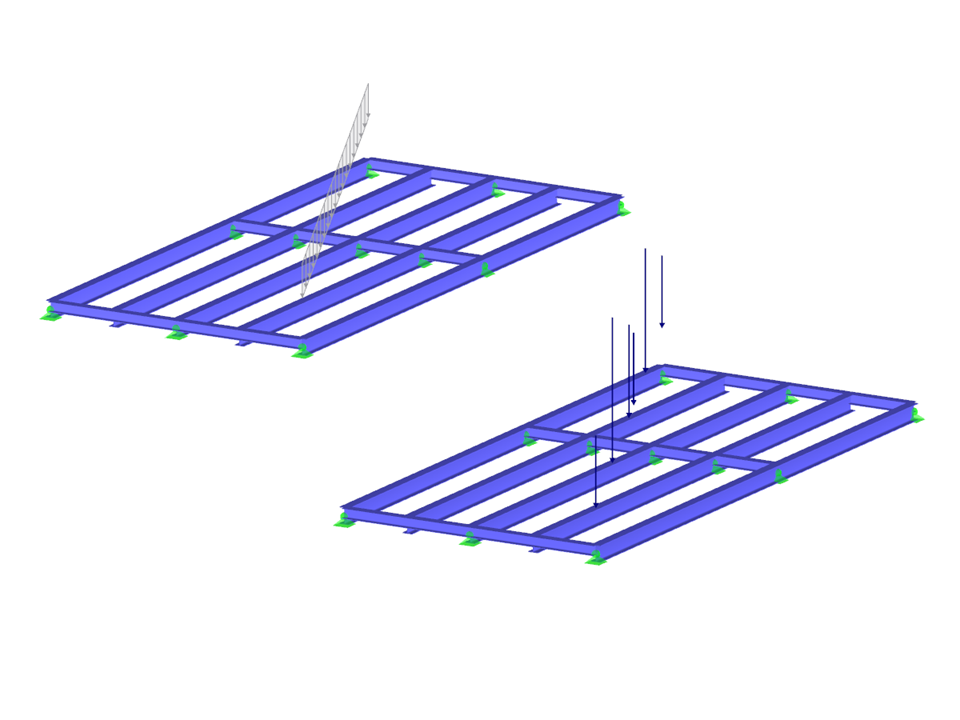

Un pipeline doit circuler sur la structure à poutres en acier. La charge du tuyau serait transférée en tant que charge concentrée sur la poutre en-dessous. Pour éviter d'avoir à diviser manuellement les parties correspondantes de la charge, vous pouvez accéder au générateur de charges « De la charge linéique libre... » sous « Outils » → « Générer les charges ».
Échafaudage à poutres en acier avec charge de tuyau
Nombre de nœuds | 30 |
Nombre de barres | 44 |
Nombre de cas de charge | 1 |
Poids total | 31,371 t |
Dimensions (métrique) | 26,500 x 33,000 x 0,500 m |
Dimensions (impériales) | 86.94 x 108.27 x 1.64 feet |
Version du logiciel | 8.02.00 |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
