Nem todos os elementos estruturais de um edifício real estão incluídos no modelo estrutural.
Este modelo é um exemplo da geração de cargas de barra a partir de cargas de linha livres.
A conduta deve ser posicionada sobre uma estrutura de aço neste caso. A carga da viga seria transferida como cargas concentradas na viga abaixo. Para evitar a divisão manual das partes correspondentes da carga, clique em 'Ferramentas', aponte para 'Gerar cargas' e, em seguida, selecione o gerador de carga 'Da carga em linha livre'.

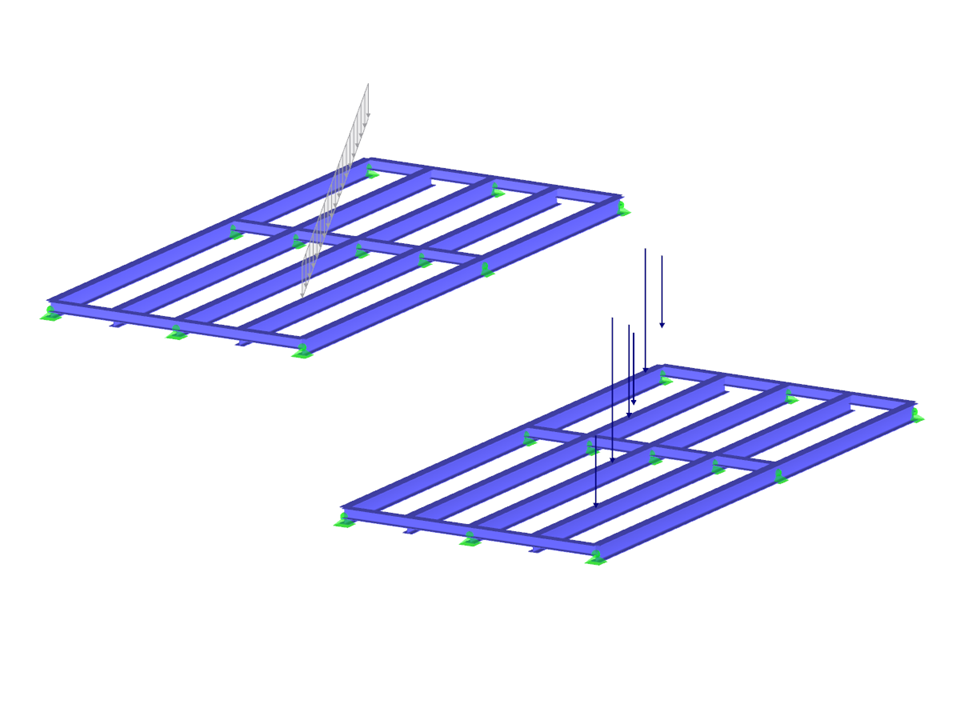

Estrutura em aço com carga de tubo
Número de nós | 30 |
Número de barras | 44 |
Número de casos de carga | 1 |
Peso total | 31,371 t |
Dimensões (métricas) | 26,500 x 33,000 x 0,500 m |
Dimensões (imperial) | 86.94 x 108.27 x 1.64 feet |
Versão do programa | 8.02.00 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
