Nie wszystkie elementy konstrukcyjne rzeczywistego budynku są uwzględnione w modelu konstrukcyjnym.
Model ten jest przykładem generowania obciążeń prętowych z dowolnych obciążeń liniowych.
W tym przypadku rurociąg powinien być umieszczony na stalowej ramie. Obciążenie belki będzie przyłożone jako skupione. Aby uniknąć ręcznego dzielenia odpowiednich części obciążenia, należy kliknąć opcję „Narzędzia”, wskazać opcję „Generować obciążenia”, a następnie wybrać generator obciążenia „Z wolnego obciążenia liniowego”.
Model wykorzystany w

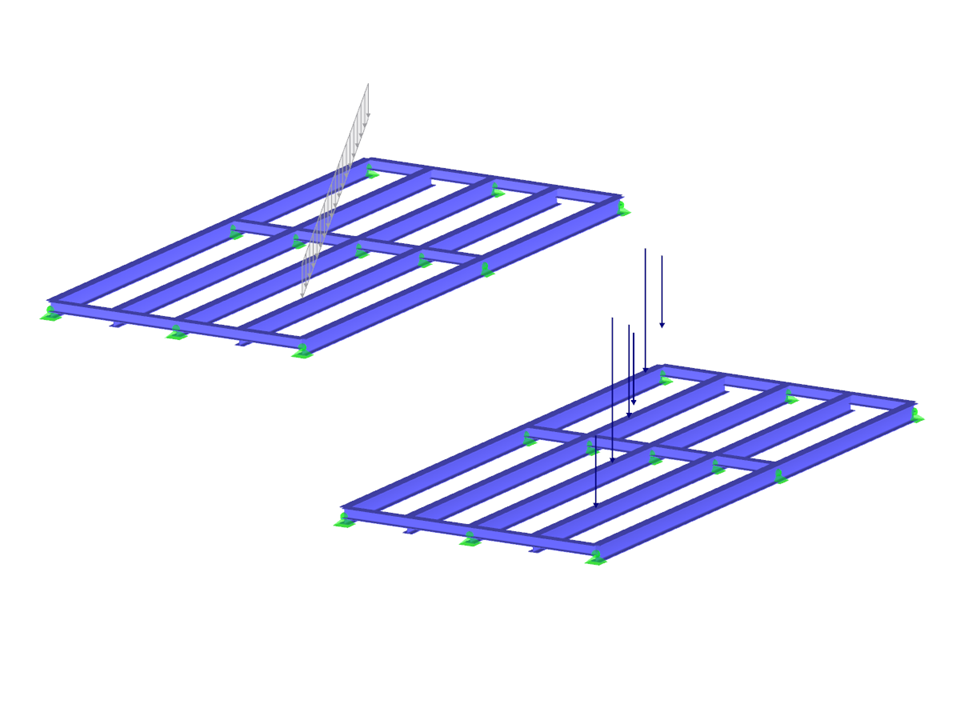

Stalowa rama obciążona rurą
| Liczba węzłów | 30 |
| Liczba prętów | 44 |
| Ilość przypadków obciążenia | 1 |
| Ciężar całkowity | 31,371 t |
| Wymiary (metryczne) | 26,500 x 33,000 x 0,500 m |
| Wymiary (imperialne) | 86.94 x 108.27 x 1.64 feet |
| Wersja programu | 8.02.00 |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
