Модель, используемая в

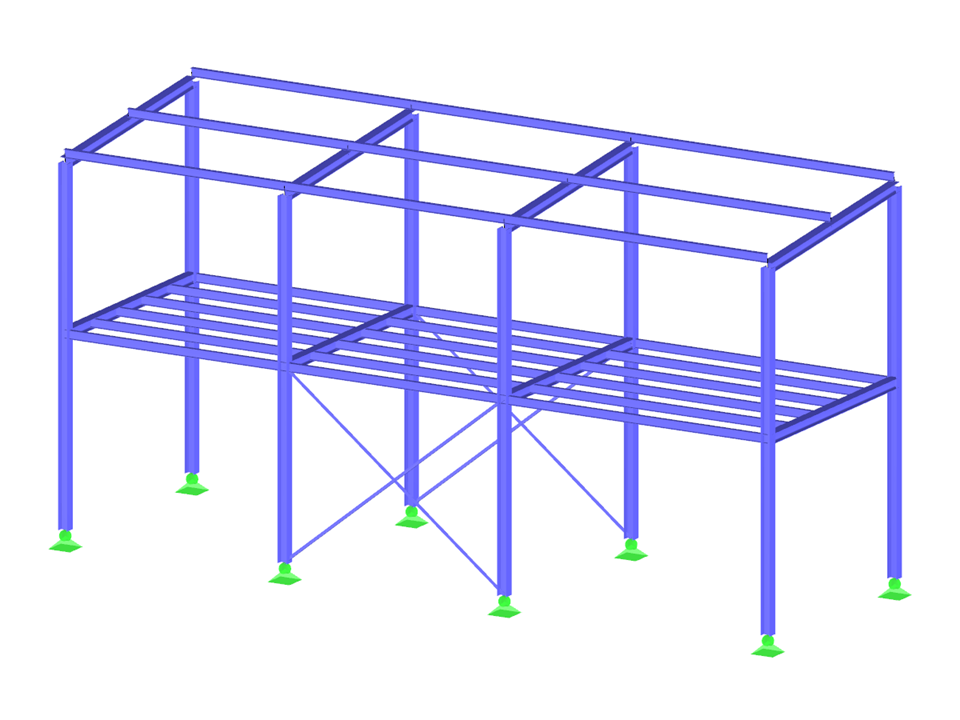

Стальная конструкция
Скачивание невозможно
Проект заказчика / только просмотр
Количество узлов | 44 |
Количество стержней | 59 |
Количество загружений | 7 |
Количество сочетаний нагрузок | 76 |
Количество расчетных сочетаний | 4 |
Общий вес | 8,044 t |
Размеры (метрические) | 16,500 x 5,500 x 8,444 m |
Размеры (имперские) | 54.13 x 18.04 x 27.7 feet |
Версия программы | 8.01.00 |
Похожие модели
710x
38x
![Активация расчета сварных швов в RF-/STEEL EC3](/ru/webimage/010282/2424268/01-en-png-png.png?mw=512&hash=6ca63b32e8ca5da057de21c4f204d41103e6fe20)
Das Zusatzmodul RF-/STAHL EC3 kann den Nachweis der Halskehlnähte für alle parametrischen, geschweißten Querschnitte der Querschnittsbibliothek führen. Hierzu muss die Option in den Detaileinstellungen des Moduls aktiviert werden. Alternativ kann auch ein Flächenmodell zur Bemessung genutzt werden.
![Оптимизация сечения](/ru/webimage/010515/2426367/01-en-png-png.png?mw=512&hash=6ca63b32e8ca5da057de21c4f204d41103e6fe20)
Bei der Querschnittsoptimierung in den Zusatzmodulen können auch beliebig definierte Querschnitts-Favoritenlisten ausgewählt werden - zusätzlich zu den Profilen aus der gleichen Profilreihe wie das ursprüngliche Profil.
![Изменение стержня с переменным сечением SHAPE-THIN](/ru/webimage/010434/2954732/01-en.png?mw=512&hash=65e98cfe859ce35a3e3e9da47a0ef9335401520e)
В программах RFEM и RSTAB можно рассчитывать стержни с переменным сечением, которые могут состоять даже из свободно заданных сечений программы SHAPE‑THIN. Для определения внутренних сил и деформаций свойства затем сечения просто интерполируются.
![Außenabmessungen des Querschnitts in mm](/ru/webimage/011754/2309281/01-de.png?mw=512&hash=9f2525444a7414dfb1c05a73e375e9c4fe4f47b1)
По норме EN 1993-1-3 согласно п. 3.2.2 существует возможность применения повышенного среднего предела текучести сечения fya благодаря холодному упрочнению.
![Характерная для 002820 | Предельная пластическая деформация для швов](/ru/webimage/050344/3881226/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
В предельной конфигурации для расчёта стальных соединений у вас есть возможность изменить предельную пластическую деформацию для швов.
![Компонент "Плита базы"](/ru/webimage/050345/3881657/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
Компонент «Опорная плита» позволяет рассчитывать соединения опорной плиты с помощью забетонированных анкеров. В этом случае рассчитываются пластины, швы, анкеровки и взаимодействие стали с бетоном.
![Характерная для 002807 | 3D изображение результатов FSM](/ru/webimage/049281/3861162/2024-05-01_10-32-55.png?mw=512&hash=2377d291bc20ac3d78d617b50c131614e99ac6f7)
В диалоговом окне «Изменить сечение» можно изобразить формы потери устойчивости для метода конечных полос (FSM) в виде трёхмерной графики.
![Расчёт стальных конструкций | Обзор расчета сейсмических устойчивых систем](/ru/webimage/048507/3803346/seismic_steel.png?mw=512&hash=1c18a83f050e74601a7300444a0d77a0246a0e02)
- Расчет пяти типов сейсмоустойчивых систем (SFRS): )
- Проверка пластичности соотношений ширины и толщины для стенок и полок
- Расчет требуемой прочности и жесткости для связей устойчивости балок
- Расчет максимального шага для связей устойчивости балок
- Расчет требуемой прочности в местах расположения шарниров для усиления устойчивости балок
- Расчет требуемой прочности колонны с возможностью пренебрежения всеми изгибающими моментами, сдвигом и кручением для предельного состояния сверхпрочности
- Расчётная проверка коэффициентов гибкости колонн и связей
