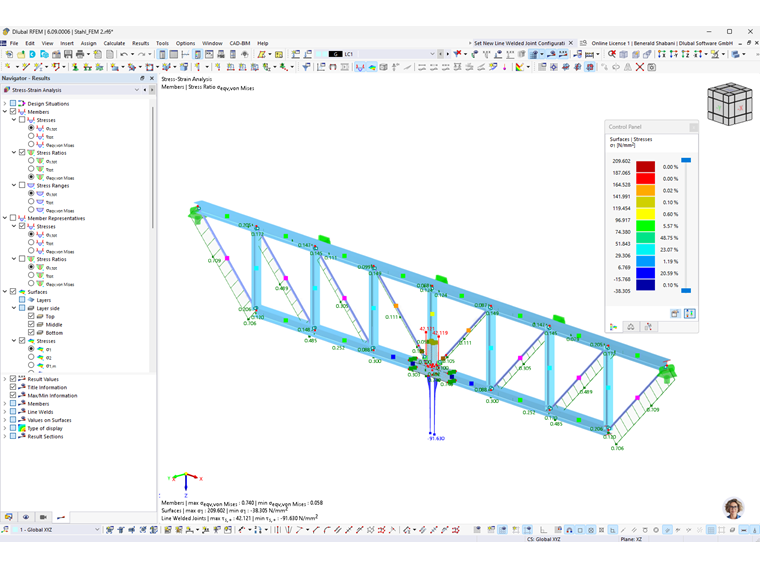

计算完成后，{%|000494 表格]]中的结果会根据不同的标准进行排序。 它们也会显示在模型工作窗口的 图形 中。 '导航器 - 结果'是专门为应力-应变分析量身定制的，因此您可以根据需要控制杆件、面和线焊的应力和应力比，以及面应变的图形显示。
您还可以显示 结果详细信息 以及中间值和设计公式。 此外，您可以选择在杆件截面 ]] 上显示 ]] 000522 应力曲线。
以下章节介绍了显示和分析结果的各种选项。 文档 介绍了如何准备计算结果以进行打印。
没有结果的对象
如果没有显示杆件或面的结果，则可能是由以下原因引起的：
- 在 要分析的对象 - 应力 或 要分析的对象 - 应力范围 表中的对象未被选择进行分析。
- 结果根据筛选设置被隐藏。
检查 控制面板 以及在结果值筛选中。 如果结果表中缺少该结果，请检查结果表管理器中所选的筛选设置。 此外，还要注意选择与图形同步的设置；例如，可以只显示可见的或选定的对象。 但是，在结果详细信息对话框中，无论如何设置和选择，所有结果都是可用的。
要检查设计的对象，可以使用结果类别 概览： 如果在无效/已停用的结果表格中，会显示出由于材料属性或截面属性而导致的无效对象。
并检查输入表中的要分析的对象 - 应力。 此外，还要注意如何将应力-应变配置正确分配给对象。 如果没有配置分配给一个对象，则不进行该对象的分析（见章节 应力-应变分析）。
