Este modelo inclui lajes de betão armado discretizadas em diferentes tamanhos de malha de EF e pode ser aberto diretamente no RFEM. Foi apresentado no seminário web gratuito "Os erros de utilizador mais comuns com RFEM e RSTAB" a 28 de janeiro de 2021 (alemão) e 4 de fevereiro de 2021 (inglês). O modelo é ideal para ilustrar o impacto dos diferentes tamanhos de malha de elementos finitos nos componentes. Oferece uma visão prática da implementação de modelos de lajes de betão armado.
Modelo utilizado em
Total
Esta página tem 0 classificações de utilizadores.
| 5 estrelas | ||
| 4 estrelas | ||
| 3 estrelas | ||
| 2 estrelas | ||
| 1 estrela |

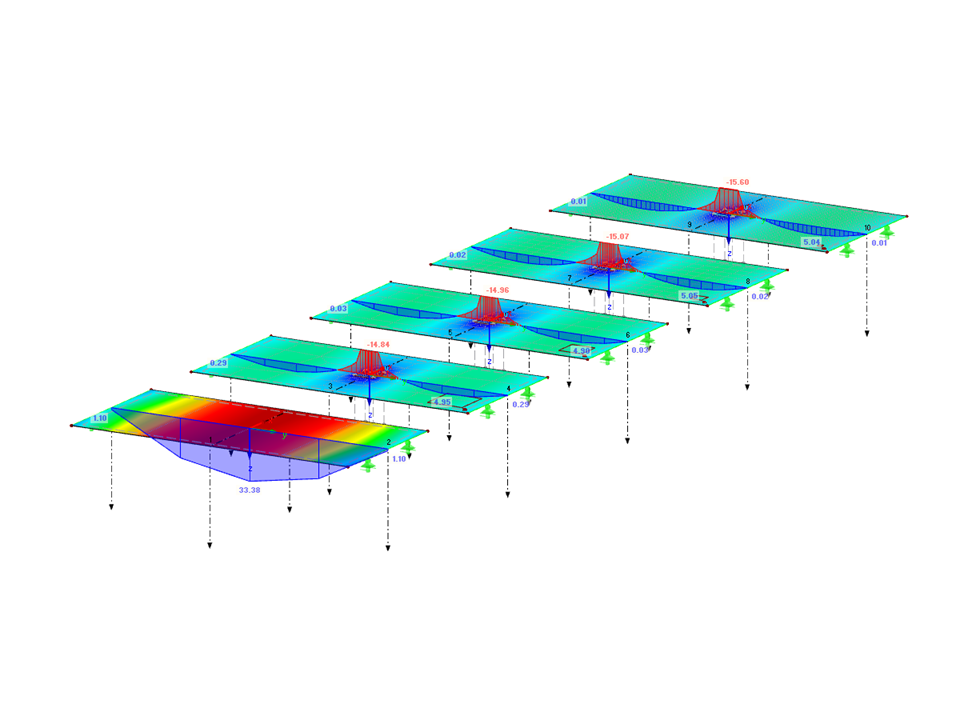

Lajes de betão armado com tamanhos de malha FE
| Número de nós | 24 |
| Número de linhas | 20 |
| Número de superfícies | 5 |
| Número de casos de carga | 1 |
| Peso total | 45,000 t |
| Dimensões (métricas) | 21,000 x 6,000 x 0,117 m |
| Dimensões (imperial) | 68.9 x 19.69 x 0.38 feet |
| Versão do programa | 5.24.02 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
