Uma estrutura de placas é um sistema estrutural constituído por placas. Uma placa é um componente estrutural plano e bidimensional que apenas transfere forças na direção do seu plano.

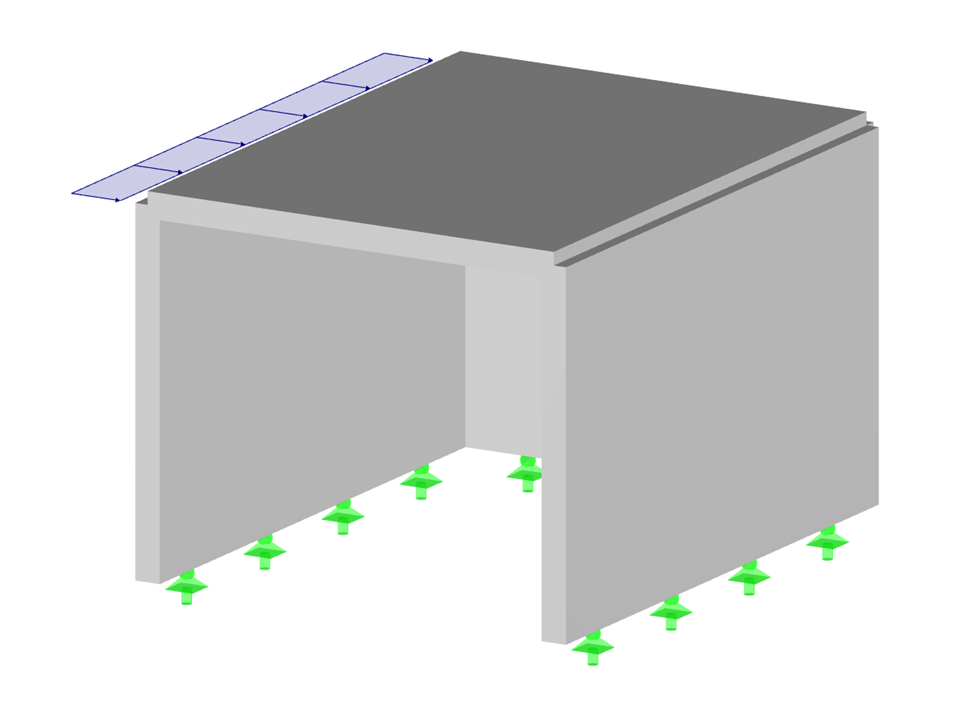

Garagem em Paredes e Placa
| Número de nós | 8 |
| Número de linhas | 11 |
| Número de barras | 0 |
| Número de superfícies | 4 |
| Número de sólidos | 0 |
| Número de casos de carga | 2 |
| Número de combinações de cargas | 0 |
| Número de combinações de resultados | 0 |
| Peso total | 17,775 t |
| Dimensões (métricas) | 3,000 x 2,500 x 4,000 m |
| Dimensões (imperial) | 9.84 x 8.2 x 13.12 feet |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
