Konstrukcja płytowa to układ konstrukcyjny składający się z płyt. Płyta jest płaskim, dwuwymiarowym elementem konstrukcyjnym, który przenosi siły tylko w kierunku swojej płaszczyzny.

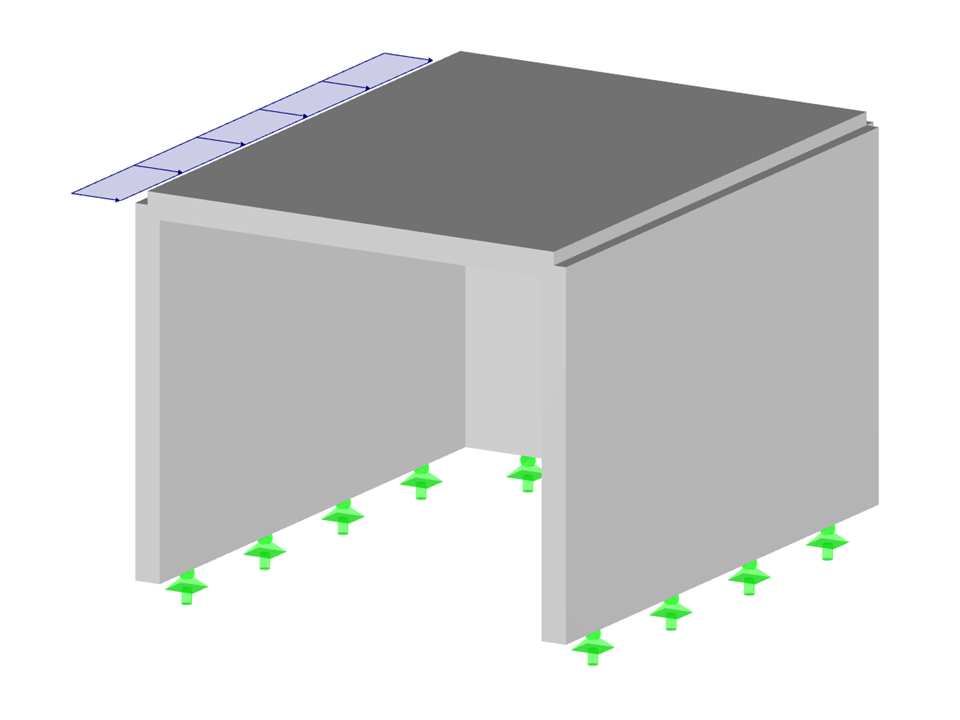

Garaż ze ścian i płyty
| Liczba węzłów | 8 |
| Liczba linii | 11 |
| Liczba prętów | 0 |
| Liczba powierzchni | 4 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 2 |
| Ilość KO | 0 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 17,775 t |
| Wymiary (metryczne) | 3,000 x 2,500 x 4,000 m |
| Wymiary (imperialne) | 9.84 x 8.2 x 13.12 feet |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
