Descargue aquí el modelo con losas de hormigón armado con diferentes tamaños de malla de EF y ábralo con el programa de elementos finitos RFEM.
Este modelo se utilizó en el seminario web gratuito "Los errores de usuario más comunes con RFEM y RSTAB" presentado en la versión alemana el 28 de enero de 2021 (4 de febrero de 2021 en inglés).
Modelo utilizado en

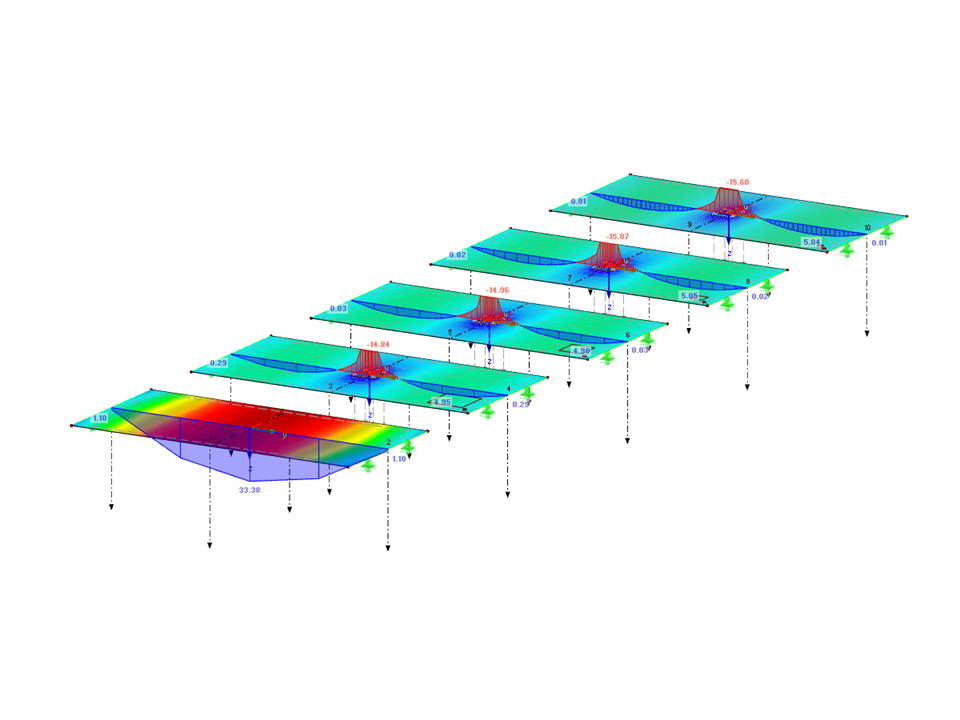

Losas de hormigón armado con diferentes tamaños de malla de EF
| Número de nudos | 24 |
| Número de líneas | 20 |
| Número de barras | 0 |
| Número de superficies | 5 |
| Número de sólidos | 0 |
| Número de casos de carga | 1 |
| Número de combinaciones de carga | 0 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 45.000 t |
| Dimensiones (métricas) | 21,000 x 0,000 x 6,000 m |
| Dimensiones (imperiales) | 68.9 x 0 x 19.69 feet |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
