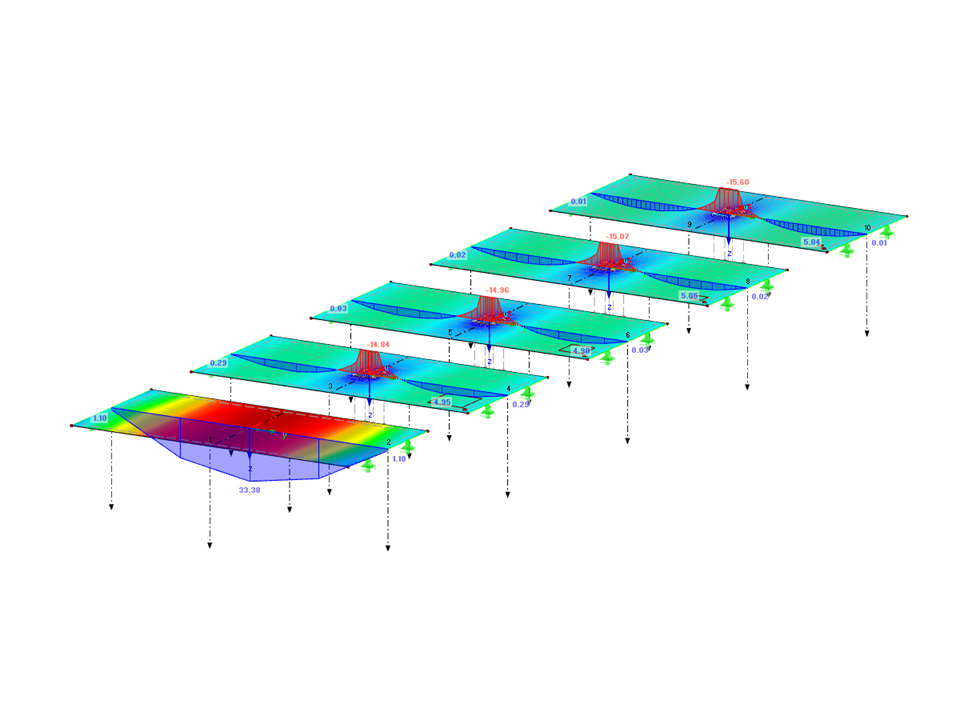

Эта модель включает железобетонные плиты, которые были дискретизированы с различными размерами сетки конечных элементов, и может быть открыта непосредственно в RFEM. Она была представлена на бесплатном вебинаре "Наиболее типичные ошибки пользователей в RFEM и RSTAB" — 28 января 2021 года (немецкий) и 4 февраля 2021 года (английский). Модель идеально подходит для иллюстрации влияния различных размеров сетки конечных элементов на элементы. Она дает практическое представление о моделировании железобетонных плит.
Модель, используемая в
Полностью
У этой страницы 0 пользовательских оценок.
| 5 звёзд | ||
| 4 звезды | ||
| 3 звезды | ||
| 2 звезды | ||
| 1 звезда |
Железобетонные плиты с размерами сетки конечных элементов
| Количество узлов | 24 |
| Количество линий | 20 |
| Количество поверхностей | 5 |
| Количество загружений | 1 |
| Общий вес | 45,000 t |
| Размеры (метрические) | 21,000 x 6,000 x 0,117 m |
| Размеры (имперские) | 68.9 x 19.69 x 0.38 feet |
| Версия программы | 5.24.02 |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
