Scarica qui il modello con solette in cemento armato con diverse dimensioni di mesh agli elementi finiti e aprilo con il programma agli elementi finiti RFEM.
Questo modello è utilizzato nel webinar gratuito 'Gli errori più comuni degli utenti con RFEM e RSTAB' presentato nella versione tedesca il 28 gennaio 2021 (4 febbraio 2021, in inglese).
Modello utilizzato in

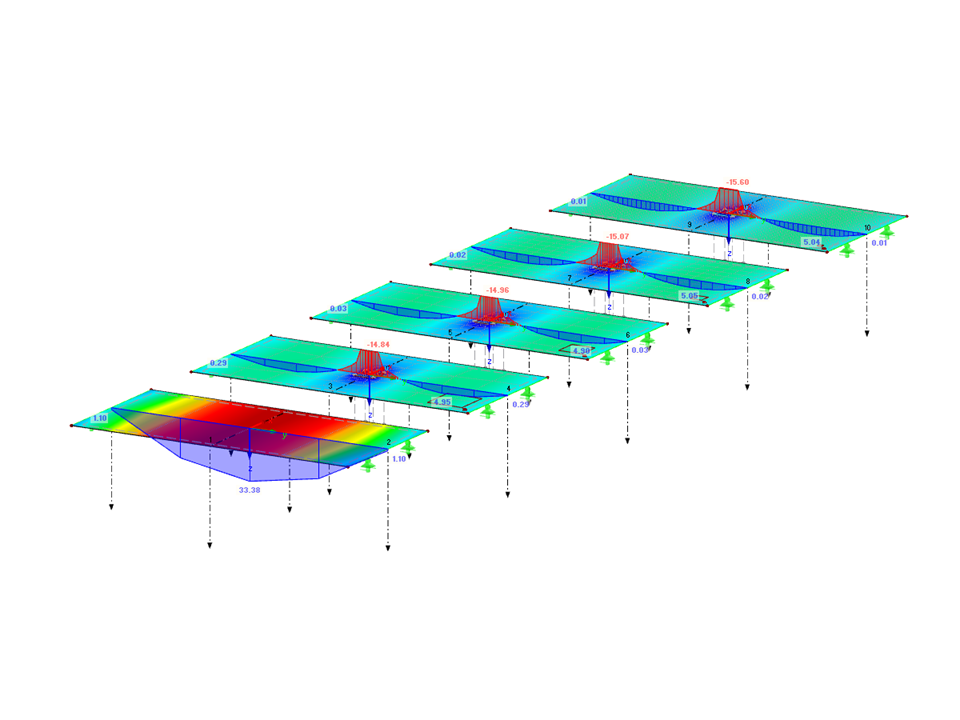

Lastre in cemento armato con mesh di dimensioni diverse
| Numero di nodi | 24 |
| Numero di linee | 20 |
| Numero di aste | 0 |
| Numero di superfici | 5 |
| Numero di solidi | 0 |
| Numero di casi di carico | 1 |
| Nr. di combinazioni di carico | 0 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 45,000 t |
| Dimensioni (metriche) | 21.000 x 0.000 x 6.000 m |
| Dimensioni (imperiali) | 68.9 x 0 x 19.69 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
