Este modelo foi utilizado para explicar a consideração da formação da área do beiral ao gerar cargas de vento.

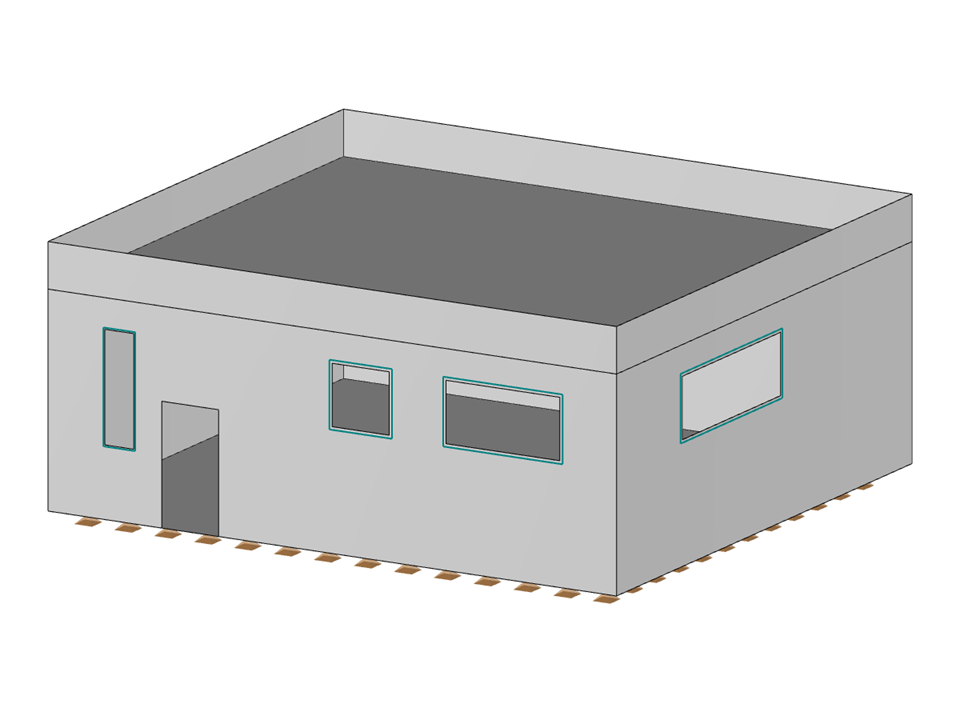

Edifício de betão com carga de vento na zona das beiradas
Número de nós | 32 |
Número de linhas | 41 |
Número de barras | 0 |
Número de superfícies | 10 |
Número de sólidos | 0 |
Número de casos de carga | 3 |
Número de combinações de cargas | 0 |
Número de combinações de resultados | 0 |
Peso total | 166,285 t |
Dimensões (métricas) | 10,000 x 4,250 x 9,000 m |
Dimensões (imperial) | 32.81 x 13.94 x 29.53 feet |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
