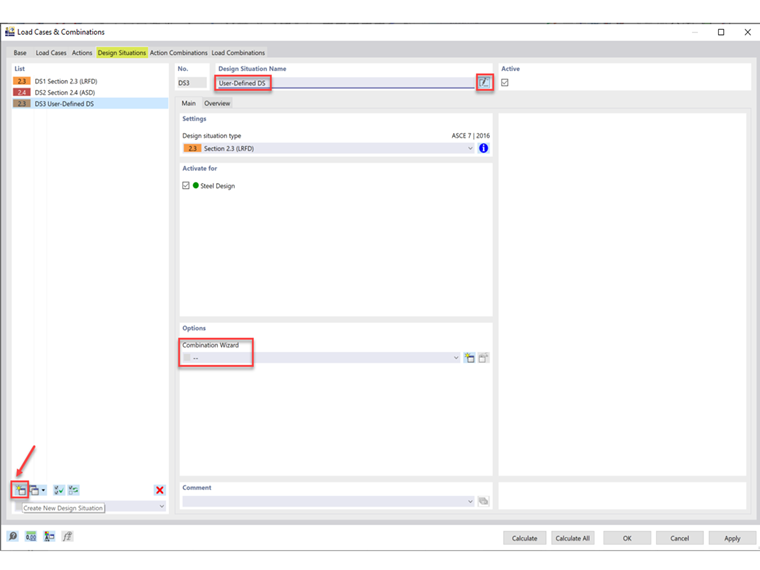

- Wybierz opcję Utwórz nową sytuację obliczeniową i zmień nazwę sytuacji obliczeniowej. Clear the Combination Wizard option by selecting “- -” in the drop-down menu (Image 01).

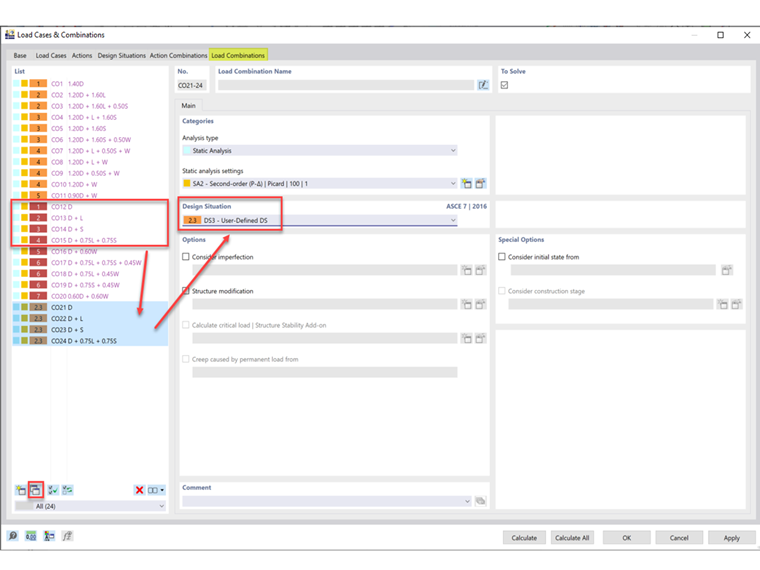

- In the Load Combinations tab, copy the selected load combination(s) and assign the newly created user-defined design situation (Image 02).

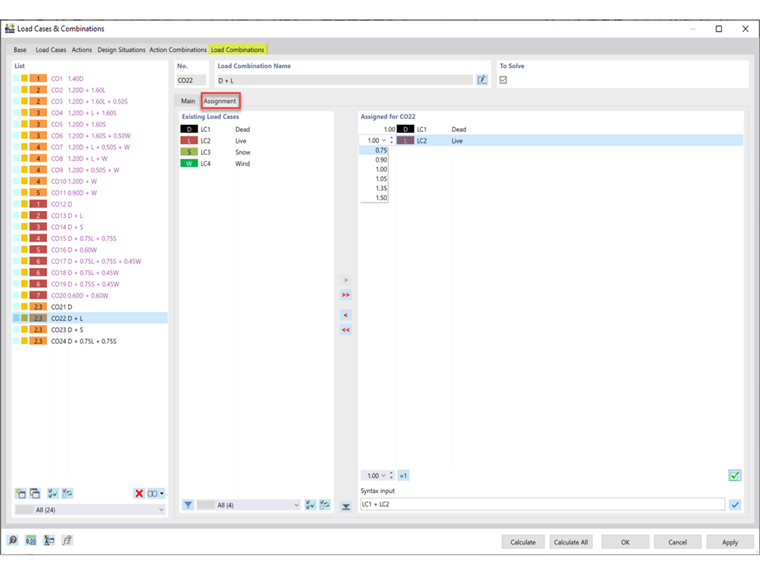

- In the Assignment tab, the load cases and factors may be adjusted for the assigned CO (Image 03).
Sytuacja obliczeniowa zdefiniowana przez użytkownika
Jak utworzyć sytuację obliczeniową zdefiniowaną przez użytkownika z wybranymi przez siebie kombinacjami obciążeń?
