Pytanie
Właśnie zauważyłem, że podczas wymiarowania pręta dodatkowego STEEL EC3 obliczenia również przy γM0 = 1,0, chociaż w rzeczywistości powinno być γM2 = 1,25. Jak prawidłowo przeprowadzić obliczenia?
Odpowiedź:

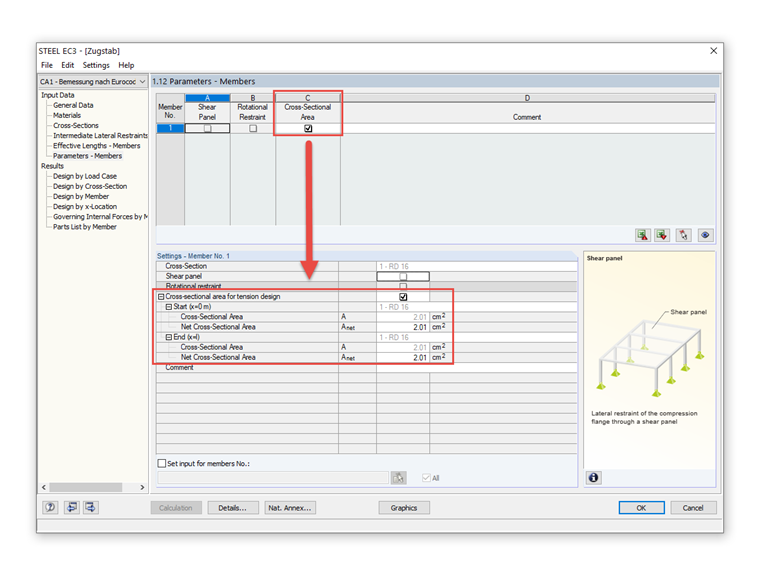

Aby program mógł obliczyć zniszczenie z powodu rozciągania, w oknie "Parametry - Pręty" musi być aktywowana funkcja "Pole przekroju netto".Czy mają Państwo jakieś pytania?
