Вопрос
Я только что заметил, что дополнительный модуль STEEL EC3 также учитывает в расчете растянутого стержня γM0 = 1, хотя на самом деле это должно быть γM2 = 1,25. Как можно правильно выполнить расчет?
Ответ:

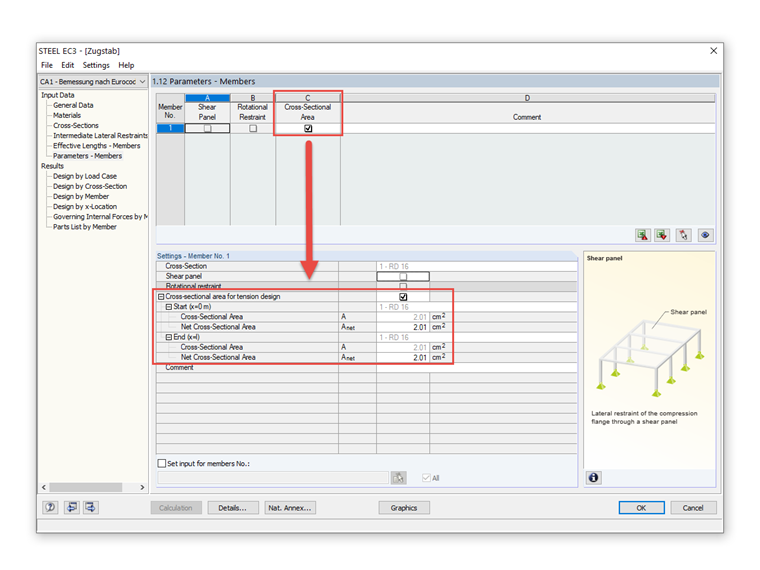

Для того чтобы программа могла рассчитать выход стержня из работы из-за растяжения, нужно в окне «Параметры - Стержни» активировать функцию «Площадь сечения для расчета на растяжение».У вас есть какие-нибудь вопросы?
