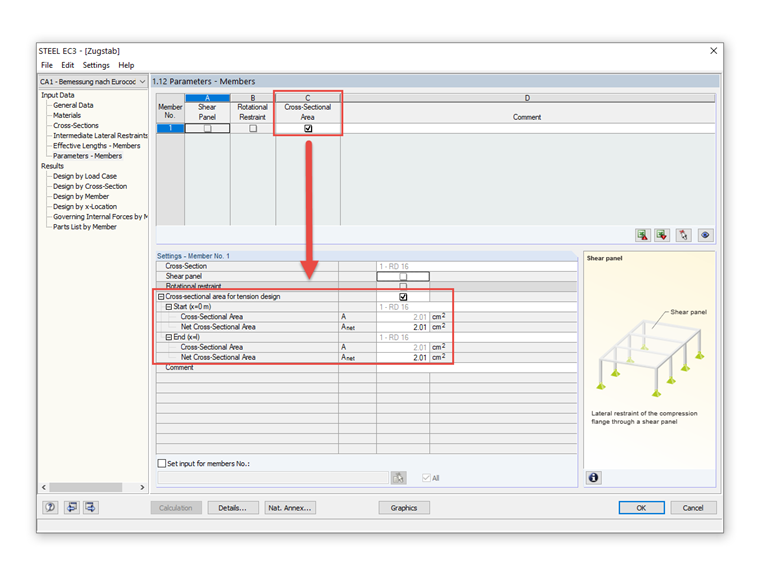

为了使程序能够计算受拉失效,必须在“参数 - 杆件”窗口中激活“净截面面积”功能。
计算拉力破坏
我刚刚发现,在附加模块STEEL EC3中设计受拉杆件时,也使用γM0 = 1.0进行计算,但实际上应为γM2 = 1.25。 Wie kann ich den Nachweis korrekt führen?
回复:
作者
Baumgärtel 先生为 Dlubal 软件的客户提供技术支持。
