Pregunta
Acabo de notar que el módulo adicional STEEL EC3 también calcula con γM0 = 1.0 cuando se diseña una barra traccionada, aunque en realidad debería ser γM2 = 1.25. ¿Cómo puedo realizar el diseño correctamente?
Respuesta:

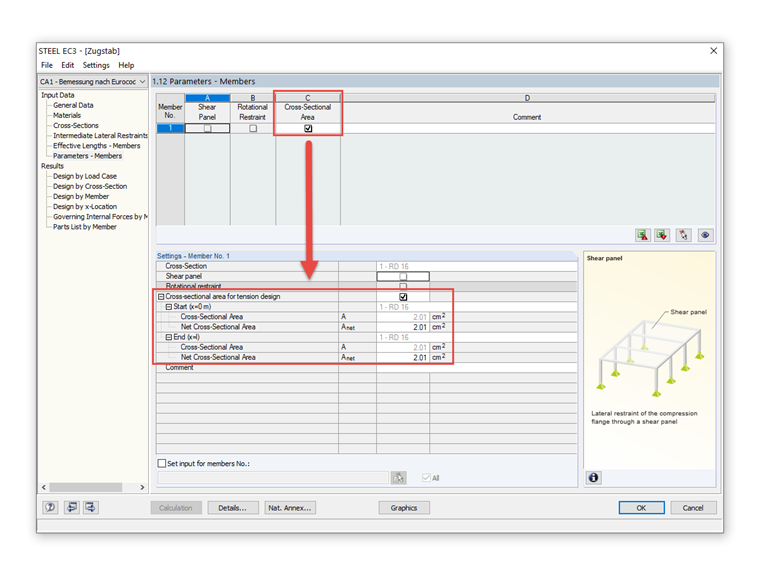

Para que el programa calcule el fallo por tracción, se debe activar la función "Área neta de la sección" en la ventana "Parámetros - Barras".¿Tiene alguna pregunta?
