Pytanie

W tym artykule opisano na przykładzie płyty z betonu włóknistego, które wpływają na zastosowanie różnych metod całkowania i różnej liczby punktów całkowania na wynik obliczeń.

Aby poprawnie zwymiarować dźwigar lub belkę teową w programie RFEM 6 i w module dodatkowym 'Wymiarowanie betonu', ważne jest określenie 'szerokości pasów' prętów żebrowych. W tym artykule omówiono opcje wprowadzania danych dla belki dwuprzęsłowej oraz obliczanie wymiarów pasów zgodnie z EN 1992-1-1.

Jeśli chcesz obliczyć zwykłe konstrukcje, wprowadzanie danych często nie jest skomplikowane, ale jest po prostu czasochłonne. Dzięki automatycznemu wprowadzaniu danych można zaoszczędzić cenny czas. W niniejszym przypadku należy uwzględnić kondygnacje domu jako poszczególne etapy budowy. Dane są wprowadzane przy pomocy programu w języku C#, aby użytkownik nie musiał ręcznie wprowadzać elementów poszczególnych pięter.

Podczas wprowadzania modelu konstrukcyjnego można zdefiniować belki jednoprzęsłowe i ciągłe ze wspornikami lub bez. Ponadto możliwe jest definiowanie różnych długości przęseł wraz z definiowalnymi warunkami brzegowymi (podpory, zwolnienia) oraz dowolne podparcie konstrukcyjne i zwolnienie od momentu obrotowego na etapie budowy. W celu uzyskania pełnego przekroju można utworzyć typowe przekroje belki zespolone na podstawie stalowych dźwigarów (dwuteowników) z litymi betonowymi pasami, prefabrykowanych płyt, blach trapezowych lub stropów o zmiennym przekroju.

Przekroje można sortować za pomocą długości belek, opcjonalnie z obetonowaniem betonu. Rysunki ilustracyjne ułatwiają wprowadzenie dodatkowych zbrojenia poprzecznego dla blachy trapezowej, usztywnień profilowych oraz otworów okrągłych lub kątowych w środniku. Ciężar własny jest nadawany automatycznie podczas wprowadzania obciążeń. Dodatkowo, możliwe jest uwzględnienie obciążeń stałych i zmiennych poprzez określenie wieku betonu na początku obciążenia dla pełzania, a także dowolne definiowanie obciążeń pojedynczych, równomiernych i trapezowych. COMPOSITE-BEAM automatycznie tworzy kombinację obciążeń na podstawie danych z poszczególnych przypadków obciążeń.

Wyniki są wyświetlane w tabelach posortowanych według wymaganych obliczeń. Przejrzyste uporządkowanie wyników ułatwia orientację i ocenę.

Obliczenia w stanie granicznym nośności:

• Nośność na zginanie i na ścinanie z interakcją
• Częściowe ścinanie połączeń ciągliwych i nieciągliwych
• Określenie wymaganych połączeń na ścinanie oraz ich rozmieszczenia
• Obliczenie wytrzymałości wzdłużnej na ścinanie
• Obliczanie połączenia na ścinanie oraz obwodu łącznika
• Wyniki decydujących reakcji podporowych dla etapu budowy i zespolenia, z uwzględnieniem obciążeń podpór konstrukcyjnych
• Analiza zwichrzenia (dla belek ciągłych i dźwigarów wspornikowych)
• Sprawdzenie klas przekrojów oraz plastycznych i sprężystych właściwości przekroju

Sprawdzenie stanu granicznego użytkowalności:

• Analiza ugięcia
• Odkształcenia i początkowe wygięcie wstępne wyznaczone przy użyciu idealnych właściwości przekroju na podstawie pełzania i skurczu
• Analiza częstotliwości drgań własnych
• Obliczenia ograniczenia szerokości rys
• Określanie sił podporowych

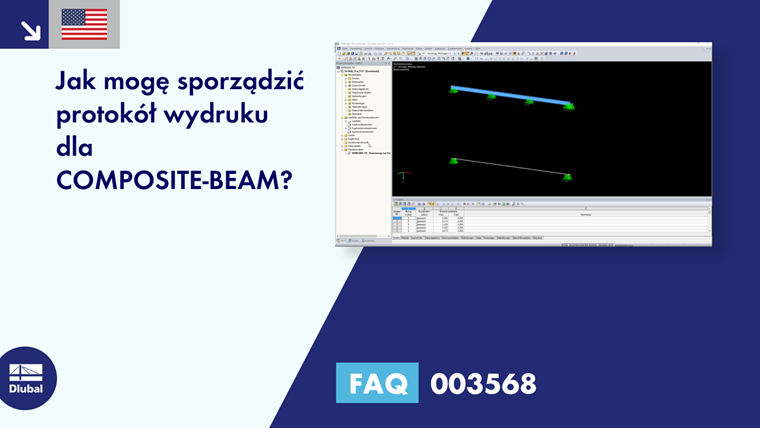

Wszystkie dane są zapisywane wraz z grafikami w przejrzystym protokole wydruku. W przypadku wprowadzenia jakiejkolwiek modyfikacji, protokół wydruku zostanie automatycznie zaktualizowany. COMPOSITE-BEAM jest programem samodzielnym i nie wymaga licencji RSTAB.

• Belki jednoprzęsłowe i belki ciągłe ze zdefiniowanymi warunkami brzegowymi
• Automatyczne wyznaczanie przekrojów efektywnych
• Dowolne kształtowanie podpór roboczych dla etapu budowy
• Dowolnie definiowalne obciążenia skupione, rozłożone i trapezowe jako obciążenia stałe z określeniem wieku betonu podczas obciążenia
• Dowolnie definiowane obciążenia konstrukcji jak i ruchome obciążenia konstrukcji
• Automatyczne kombinacje obciążeń
• Obliczenie właściwości przekroju według metody 1 lub 2
• Obliczenie sprężystych sił wewnętrznych z RSTAB
• Redystrybucja momentów
• Obliczenie wytrzymałości na zginanie i ścinanie wraz z oddziaływaniem
• Określenie wymaganych połączeń na ścinanie oraz ich rozmieszczenia
• Obliczenie wytrzymałości wzdłużnej na ścinanie
• Wyniki decydujących reakcji podporowych dla etapu budowy i zespolenia, z uwzględnieniem obciążeń podpór konstrukcyjnych
• Analiza zwichrzenia
• Analiza ograniczenia szerokości rys
• Sprawdzenie częstotliwości drgań własnych
