Вопрос

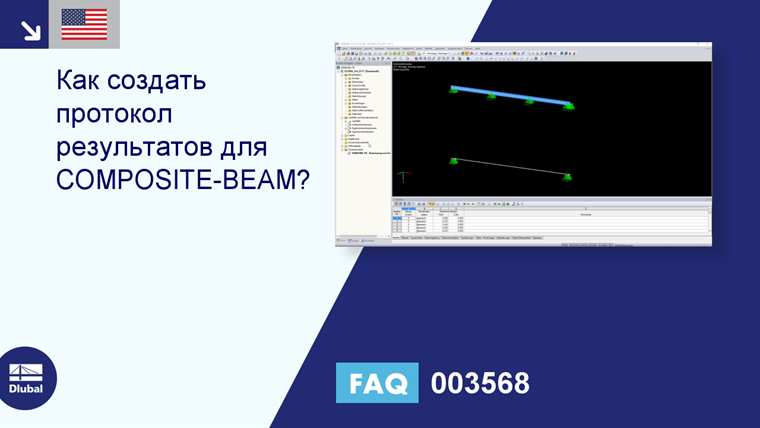

Как создать протокол результатов для COMPOSITE-BEAM?
![Расчет на Уровень 1 - конфигурация по несущей способности](/ru/webimage/044297/3619892/1_EN_-_Tragkonfig_lvl1.png?mw=512&hash=f430d843e4bdd5485ad13ab83926ac08ecee268b)
![Стальная фибробетонная плита](/ru/webimage/041372/3534262/Modellbild_Stahlfaserbetonplatte_2.png?mw=512&hash=6ea606fd7627bc9cb2c12bf354831b59d98fe4b8)
![Пролеты на основе рисунка 5.2 из [1]](/ru/webimage/039540/3493372/01_Abmessungen_EN.png?mw=512&hash=3cc425f1463bd5981b358d5889e3109e07ae1233)
![КБ 001825 | Веб-сервис и API для расчёта стадий строительства](/ru/webimage/043728/3590317/pic_01-en.png?mw=512&hash=9652f38462e139ce7f4d8252eec22adc0c61c803)
![3-de](/ru/webimage/006875/1586116/000429-en-png.png?mw=512&hash=d4fbabdd746a3c7c849252ddbc3c52086c2118e5)
При определении внутренних сил вы можете выбрать между методом расчета 1 (без трещин по всей длине балки) и методом расчета 2 (образование трещин над внутренними колоннами).
В обоих случаях можно учесть постоянную расчётную ширину бетонной плиты по всему пролёту согласно ENV 1994-1-1, 4.2.2.1 (1), а также перераспределение моментов. Внутренние силы для расчета анкеров на сдвиг могут быть определены только с помощью упругого расчета внутренних сил с помощью аналитического ядра RSTAB (лицензия RSTAB не требуется).
При расчете полностью автоматически определяются эффективные характеристики сечения в соответствующие моменты времени, с учетом ползучести и усадки. В пользовательском интерфейсе RSTAB создаются конструктивные модели в виде стержневой конструкции, включая все граничные условия и нагрузки. Таким образом можно обеспечить надежный расчет внутренних сил с учетом эффективных характеристик сечения.
![Betonplatte mit Trapezblech](/ru/webimage/006874/1586100/000428-en-png.png?mw=512&hash=27c850ae4c3ca149b963ae5f9afcd3b5824c5081)
При вводе конструктивной модели можно задать однопролетные и неразрезные балки с консолями или без них. Далее можно задать различную длину пролета с определяемыми граничными условиями (опоры, шарниры), а также любые конструктивные опоры и моментные шарниры, действующие на стадии строительства. Для полного сечения вы можете создать типовые составные балочные сечения на основе стальных балок (двутавры) с массивными бетонными полками, сборными плитами, профлистами или коническими сплошными перекрытиями.
Кроме того, можно классифицировать сечения с помощью длины балок, по выбору с бетонной оболочкой. Соответствующие цифры облегчают ввод дополнительного поперечного армирования для профлиста, элементов жёсткости профиля, а также угловых или круглых отверстий в стенке. Собственный вес применяется автоматически при вводе нагрузок. Кроме того, можно учитывать постоянные и переменные нагрузки, указывая возраст бетона в начале нагрузки для ползучести, а также свободно задавать единичные, равномерные и трапециевидные нагрузки. Модуль COMPOSITE-BEAM автоматически создает сочетания нагрузок на основе данных отдельных загружений.
![Trägergraphik](/ru/webimage/006876/1586133/000430-en-png.png?mw=512&hash=c51b57ae10f0170f3619c3598f2f9d2f26b22d29)
Результаты изображаются в таблицах результатов, отсортированных по требуемым расчетам. Наглядное расположение результатов облегчает ориентацию и оценку.
Расчет предельного состояния 1-ой группы:
- Прочность на изгиб и сдвиг с учетом взаимодействия
- Соединение с частичным сдвигом податливых и неподатливых соединительных элементов
- Определение требуемых анкеров на сдвиг и их распределение
- Расчет прочности на продольный сдвиг
- Расчет соединения с помощью анкеров на сдвиг и периметра соединителя
- Результаты определяющих опорных реакций для стадии строительства и композитного анализа, включая нагрузки строительных опор
- Расчёт на потерю устойчивости плоской формы изгиба (для неразрезных балок и консольных балок)
- Проверка классов сечения, а также пластических и упругих характеристик сечений
Расчет предельного состояния по пригодности к эксплуатации:
- Расчет прогиба
- Деформации и начальный предварительный изгиб, определенные с идеальными характеристиками сечения от ползучести и усадки
- Расчет собственных колебаний
- Расчет на раскрытие трещин
- Определение опорных реакций
Все данные, включая графически, задокументированы в наглядном протоколе результатов. В случае любых изменений, протокол результатов обновляется автоматически. COMPOSITE-BEAM - это автономная программа, для работы с которой не требуется лицензия RSTAB.
![1.1 Geometrie](/ru/webimage/006873/1586084/000427-en-png.png?mw=512&hash=6102f6338b65f04b2a44f87a6248a4a05592ef4f)
- Однопролетные и неразрезные балки с определяемыми предельными условиями
- Автоматическое определение эффективных сечений
- Свободное размещение опор конструкций по этапам строительства
- Свободно определяемые сосредоточенные, распределенные и трапециевидные нагрузки в качестве постоянных нагрузок с указанием возраста бетона при нагрузке
- Свободно определяемые нагрузки на конструкцию, а также подвижные строительные нагрузки
- Автоматическое сочетание нагрузок
- Расчет характеристик сечения по методу 1 или 2
- Расчет упругих внутренних сил при помощи RSTAB
- Перераспределение моментов
- Расчет прочности при изгибе и сдвиге с учетом взаимодействия
- Определение требуемых анкеров на сдвиг и их распределение
- Расчет прочности на продольный сдвиг
- Результаты определяющих опорных реакций для стадии строительства и композитного анализа, включая нагрузки строительных опор
- Расчет на потерю устойчивости при продольном изгибе с кручением
- Расчет ограничения ширины трещин
- Расчет собственной частоты
