![3-de](/zh/webimage/006875/471380/000429-de-png.png?mw=512&hash=c4049967f3d052ab43a1c6caf3fc06c3c044f2e0)
计算内力时可以在计算方法1(梁整个长度上未开裂)和计算方法2(内部柱子开裂)之间进行选择。
在这两种情况下,都可以按照 ENV 1994-1-1 中 4.2.2.1 (1) 考虑混凝土板的有效宽度在整个跨度上恒定不变,并且弯矩重新分布。 用于抗剪连接器的内力只能使用 RSTAB 分析核心(不需要 RSTAB 许可证)通过内力弹性计算来确定。
考虑徐变和收缩,全自动计算各个时间点的有效截面属性。 在 RSTAB 用户界面中可按杆件结构创建包含边界条件和荷载的模型。 确保了借助有效的截面属性可靠地计算内力。
![Betonplatte mit Trapezblech](/zh/webimage/006874/471382/000428-de-png.png?mw=512&hash=31cdc6ebe02dd7971cdc8225439526881f592f6e)
在结构模型中,可以选择定义悬臂梁或连续梁。 此外,还可以在施工阶段定义不同的边界条件(支座和铰),以及施工支座和弯矩释放。 对于完整的截面,您可以创建带混凝土翼缘的钢梁(工字形截面)、预制板、压型钢板或变截面实心楼盖的组合梁截面。
也可以通过梁的长度对截面进行分级,并且可以选择使用混凝土保护层。 通过图形输入,用户可以方便地输入压型钢板、型材加劲肋以及斜腹板或圆形孔洞的横向附加配筋。 当输入荷载时自动应用自重。 此外,还可以考虑恒定荷载和可变荷载,通过在徐变加载开始时指定混凝土龄期,可以自由定义单一、均匀和梯形荷载。 COMPOSITE-BEAM 根据各个荷载工况数据自动创建一个荷载组合。
![Trägergraphik](/zh/webimage/006876/471378/000430-de-png.png?mw=512&hash=1e66442b3c1466385fa223f4c76baf843cadee74)
结果显示在结果表格中,按所需设计分类。 表格中结果排列清晰,便于用户定位和进行评估。
承载能力极限状态设计:
- 考虑弯矩和剪力的承载力
- 延性和非延性连接构件的部分剪切连接
- Ermittlung der erforderlichen Verbundmittel und deren Verteilung
- Nachweis der Längsschubbeanspruchung
- 抗剪钢筋混凝土连接器和截面设计
- 计算阶段和组合阶段的主导支座反力,包括施工支座荷载
- 弯扭屈曲分析(连续梁和悬臂梁)
- 检查截面等级以及塑性和弹性截面属性
正常使用极限状态设计:
- 变形验算
- 由徐变和收缩确定的理想截面属性下的变形和初始预弯曲
- 固有振动分析
- 验算裂缝宽度要求
- 确定支座反力

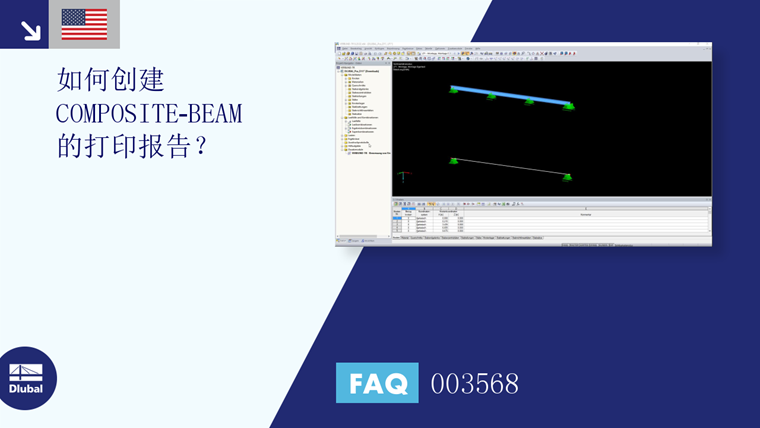

所有数据(包括图形)都会清楚地显示在打印报告中。 如果用户进行了任何修改,打印报告会自动更新。 COMPOSITE-BEAM 是独立程序,不需要有 RSTAB 许可证。
![1.1 Geometrie](/zh/webimage/006873/471384/000427-de-png.png?mw=512&hash=ea6d6c2b1c115b491720b4f0cb599e746316028c)
- Einfeld- und Durchlaufträger mit definierbaren Randbedingungen
- Automatische Ermittlung der effektiven Querschnitte
- Beliebige Hilfsunterstützung für den Montagezustand
- 可自由定义集中荷载、分布荷载和作为固定荷载的梯形荷载,并在加载过程中指定混凝土的龄期
- Berücksichtigung von frei definierbaren Montagelasten sowie von Montage-Wanderlasten
- Automatische Lastfallkombination
- Berechnung der Querschnittswerte nach Methode 1 bzw. 2
- Berechnung der elastischen Schnittgrößen mit RSTAB
- 弯矩重分布
- Nachweis der Biege- und Querkrafttragfähigkeit mit Interaktion
- Ermittlung der erforderlichen Verbundmittel und deren Verteilung
- Nachweis der Längsschubbeanspruchung
- 计算阶段和组合阶段的主导支座反力,包括施工支座荷载
- Biegedrillknicknachweis
- Nachweis der Rissbreitenbeschränkung
- Nachweis des Schwingungsverhaltens
