Pytanie
Dlaczego RF-/STEEL nie wyświetla takich samych maksymalnych sił wewnętrznych podczas obliczania kombinacji wyników, jak w przypadku samej kombinacji wyników?
Odpowiedź:

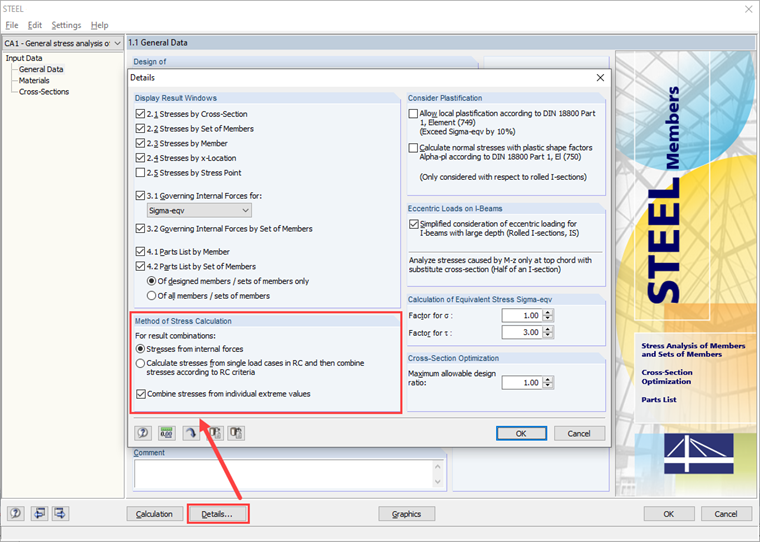

Takie zachowanie jest spowodowane szczegółowymi ustawieniami w module RF‑/STEEL. Wyniki kombinacji wyników można wykorzystywać na wiele różnych sposobów.Aby użyć takich samych maksymalnych sił wewnętrznych do analizy naprężeń, ustawienia należy wprowadzić zgodnie z rys. 01.
Jest to jednak ustawienie bardzo zachowawcze, ponieważ nie wszystkie maksymalne siły wewnętrzne mogą wystąpić w tym samym czasie.
