Вопрос
Почему RF‑/STEEL не отображает при расчете расчетного сочетания те же максимальные внутренние силы, что и в результатах самого расчетного сочетания?
Ответ:

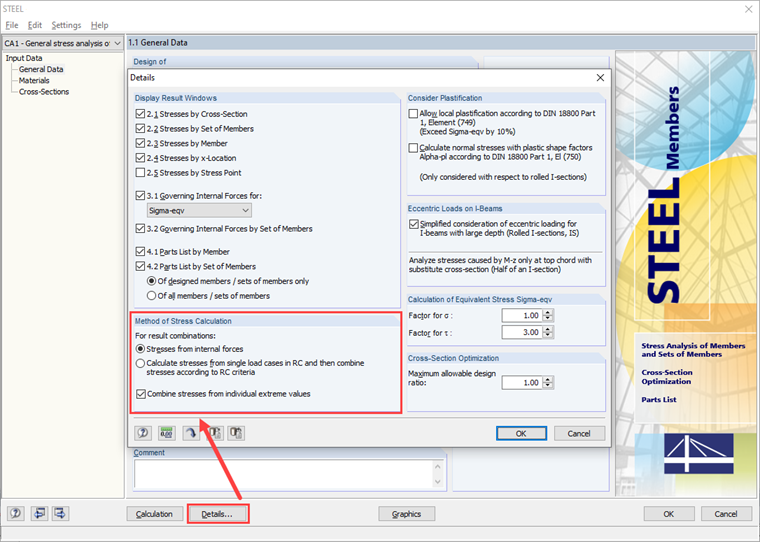

Данное поведение вызвано подробными настройками дополнительного модуля RF‑/STEEL. Результаты сочетаний результатов можно использовать по-разному.Чтобы использовать одинаковые максимальные внутренние силы для расчета напряжений, необходимо выполнить настройки согласно рисунку 01.
Однако данная настройка является очень консервативной, потому что не все максимальные внутренние силы могут возникать одновременно.
