Pytanie
Jak mogę kontrolować redukcję sztywności według przypadków obciążeń dla powierzchni?
Odpowiedź:

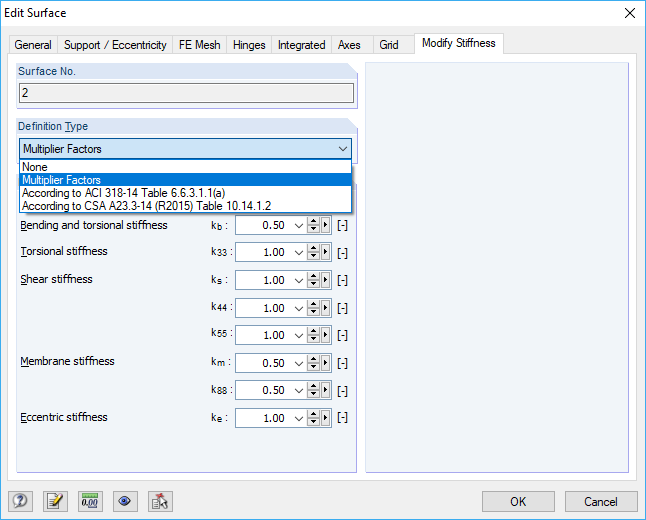

W oknie dialogowym Edytować odpowiedniej powierzchni, w zakładce "Modyfikować sztywność" można wybrać typ modyfikacji sztywności, która ma zostać przeprowadzona. Na przykład, można użyć "Współczynników mnożnika", jak pokazano na rysunku 01.Dla różnych składowych sztywności (na przykład sztywności membrany) można określić mnożniki.

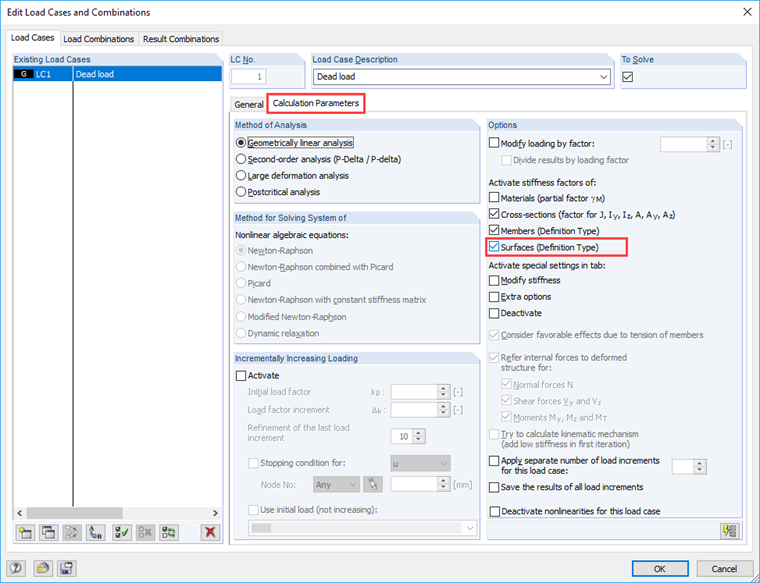

To, czy współczynniki te lub zdefiniowana modyfikacja sztywności zostaną zastosowane w poszczególnych przypadkach obciążeń lub kombinacjach obciążeń, zależy od parametrów obliczeń. Oznacza to, że zmiana ta zostanie uwzględniona po zaznaczeniu pola wyboru pokazanego na rysunku 02. W przypadku odznaczenia tego pola wyboru modyfikacja powierzchni nie zostanie uwzględniona.
W ten sposób można kontrolować zmianę sztywności według przypadku obciążeń lub kombinacji obciążeń.
Autor
Pan Kieloch zapewnia wsparcie techniczne naszym klientom i jest odpowiedzialny za rozwój w obszarze konstrukcji żelbetowych.
