Dotaz
Jak mohu u ploch ovládat redukci tuhosti podle zatěžovacích stavů?
Odpověď:

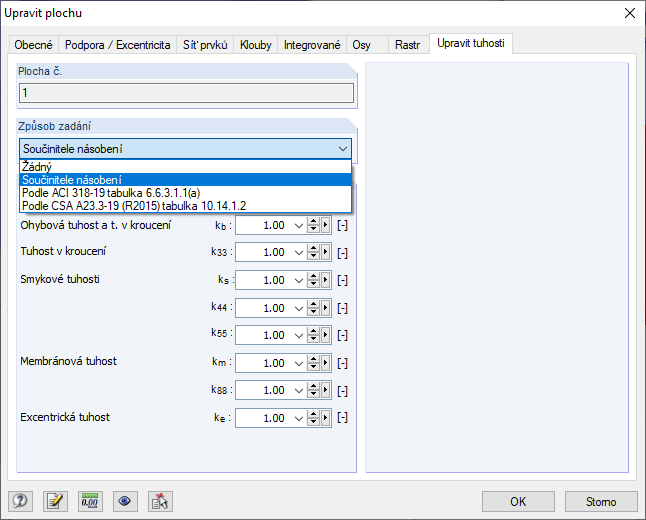

Nejdříve je nutné u příslušné plochy v záložce "Upravit tuhost" vybrat, jaký druh úpravy tuhosti se použije. Například pomocí možnosti "Součinitele násobení", jak je znázorněno na Obrázku 01.Zde je možné pro různé složky tuhosti (např. membránová tuhost) zadat součinitele násobení.

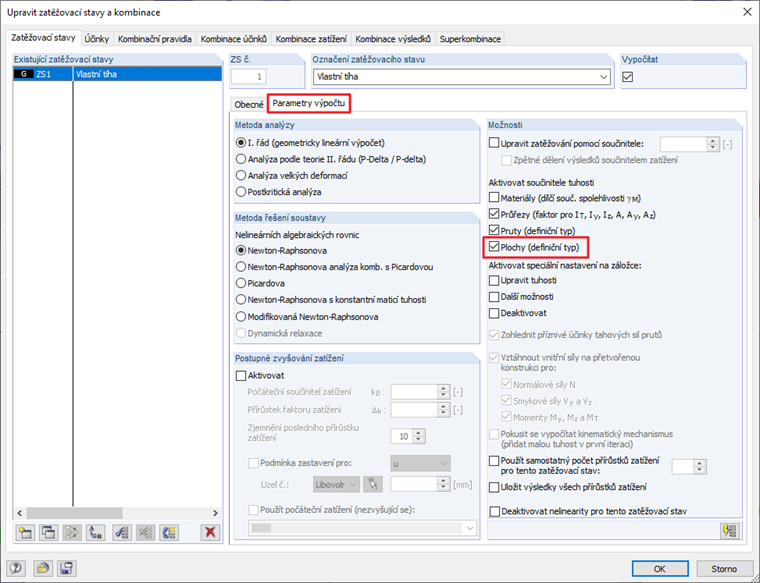

Zda se tyto součinitele nebo nastavená změna tuhosti použijí v jednotlivých zatěžovacích stavech nebo kombinacích zatížení, se řídí samotnými parametry výpočtu. To znamená, že změna je zohledněna, jakmile je zaškrtnuto políčko zobrazené na Obrázku 02. Pokud je zaškrtnutí odstraněno, úprava se u ploch nezohlední.
Úpravy tuhosti tak lze regulovat po zatěžovacích stavech nebo kombinacích zatížení.
