Вопрос
Как можно управлять снижением жесткости поверхностей из загружений?
Ответ:

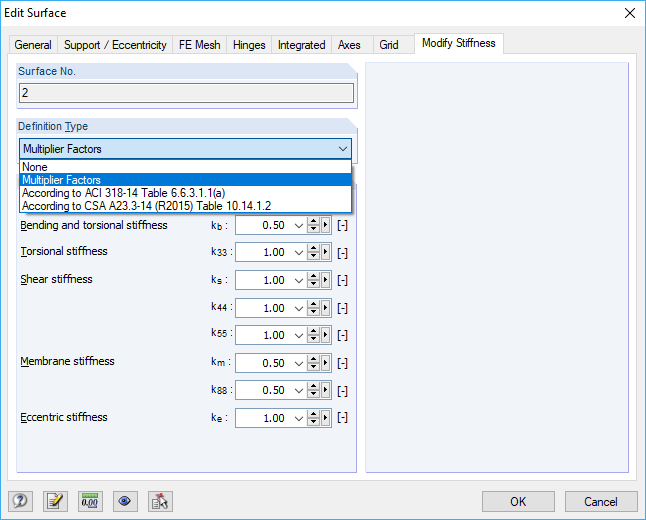

В диалоговом окне «Изменить» для соответствующей поверхности во вкладке «Изменить жесткость» можно выбрать тип изменения жесткости, который требуется выполнить. Например, можно использовать «Коэффициенты умножения», как показано на Рисунке 01.Коэффициенты умножения могут быть заданы для различных компонентов жесткости (например, жесткости мембраны).

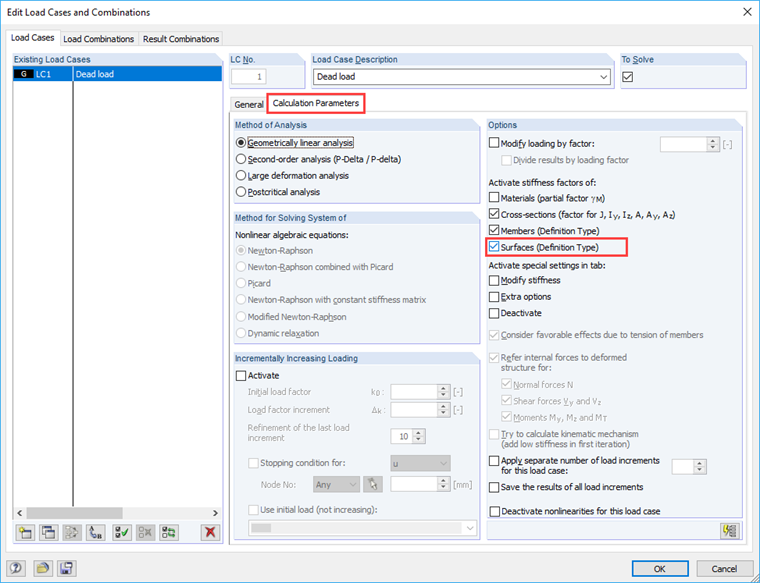

Будут ли применяться эти коэффициенты или заданное изменение жесткости в отдельных загружениях или сочетаниях нагрузок, контролируется с помощью параметров расчета. Это значит, что изменение будет учтено сразу после установки флажка, показанного на Рисунке 02. При снятии флажка изменения для поверхностей не учитываются.
Таким образом, можно управлять изменением жесткости по загружению или по сочетанию нагрузок.
