Модель представляет собой точно спроектированную стальную колонну, выполненную из определённых плоскостей на прочной нижней пластине. Нижняя пластина имеет четыре круглых отверстия, предназначенные для конкретных технических требований. Кроме того, учитываются аспекты уплотнения сетки КЭ и детализированная конструкция фасадной пластины для обеспечения безопасной передачи нагрузки.
Модель, используемая в

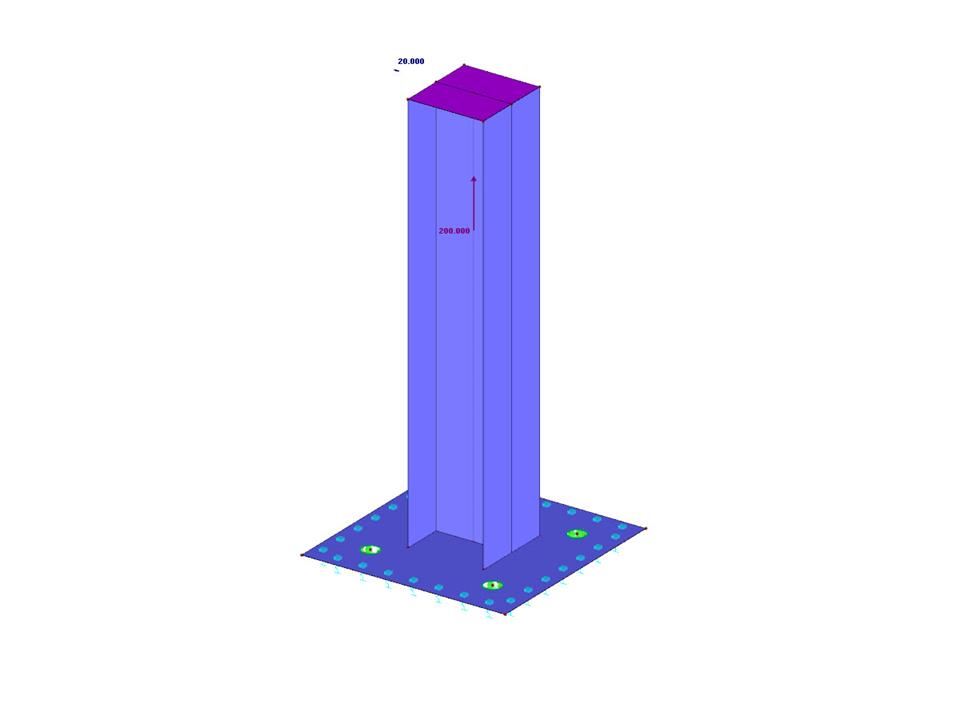

Стальная колонна с опорной плитой и круглыми отверстиями
| Количество узлов | 34 |
| Количество линий | 27 |
| Количество стержней | 1 |
| Количество поверхностей | 7 |
| Количество загружений | 2 |
| Количество сочетаний нагрузок | 8 |
| Количество расчетных сочетаний | 1 |
| Общий вес | 0,156 t |
| Размеры (метрические) | 0,500 x 0,500 x 1,000 m |
| Размеры (имперские) | 1.64 x 1.64 x 3.28 feet |
| Версия программы | 5.21.02 |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
