Pergunta
Como é que posso controlar a redução da rigidez por casos de carga para superfícies?
Resposta:

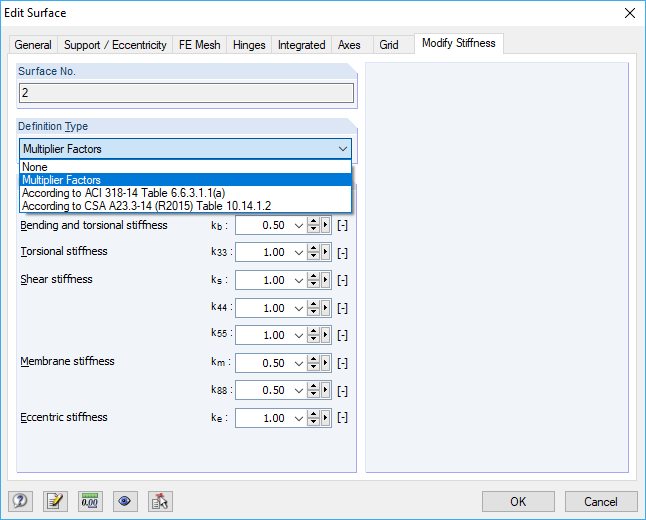

Na caixa de diálogo Editar da respetiva superfície, no separador "Modificar rigidez", pode selecionar o tipo de modificação de rigidez a ser realizado. Por exemplo, pode-se utilizar "Fatores multiplicadores" como mostra a Figura 01.Fatores multiplicadores podem ser especificados para vários componentes de rigidez (por exemplo, rigidez de membrana).

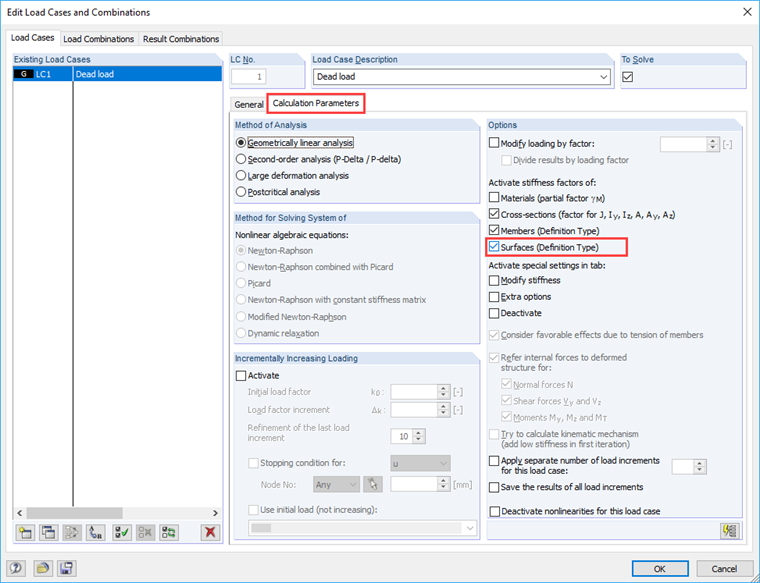

Se esses fatores ou a modificação de rigidez definida serão aplicados nos casos de carga individuais ou combinações de carga é controlado através dos parâmetros de cálculo. Agora, isso significa que a alteração é considerada assim que a caixa de seleção apresentada na Figura 02 for selecionada. Ao desmarcar a caixa de seleção, a modificação não será considerada para as superfícies.
Assim, é possível controlar a alteração da rigidez por caso de carga ou por combinação de cargas.
Autor
O Eng. Kieloch dá apoio técnico a clientes e é responsável pelo desenvolvimento na área das estruturas de betão armado.
