Pergunta

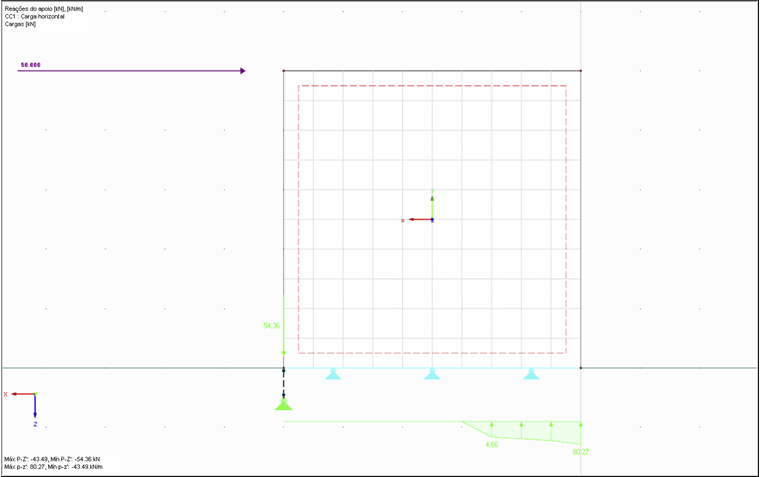

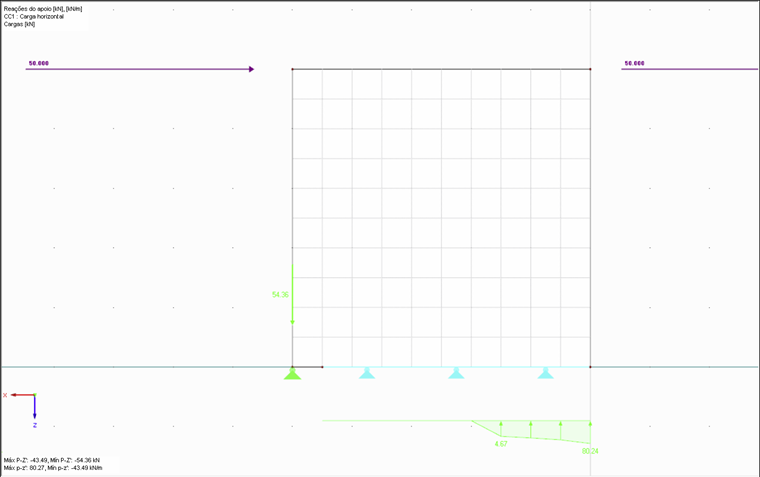

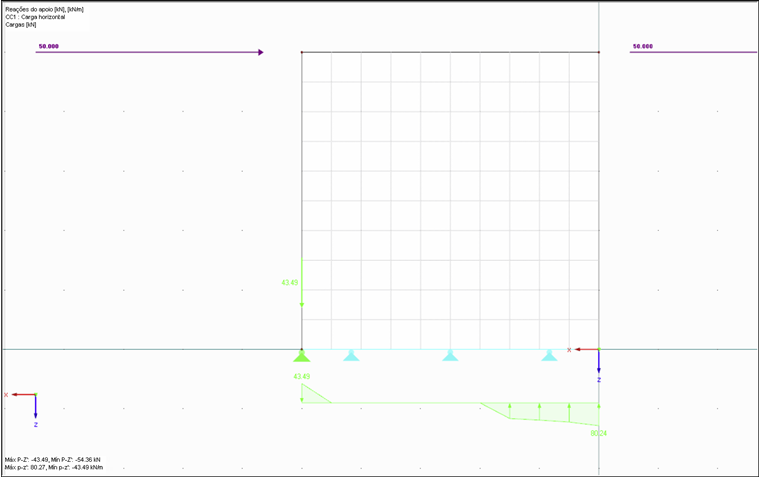

Gostaria de definir um apoio de linha com rotura sobe tração e de aplicar a força de tração nesta linha utilizando um apoio nodal. Por que razão o apoio de linha ainda recebe uma força de tração?
No módulo Análise tensão-deformação, dispõe de uma opção para especificar tensões limite dependentes do sinal por componente de tensão.
Obtenha uma melhor compreensão da distribuição de tensões nas secções de barras utilizando planos de recorte.
A configuração de estado limite de utilização permite ajustar vários parâmetros de dimensionamento das secções. A condição da secção aplicada para a verificação da deformação e largura da fenda pode ser controlada aqui.
As seguintes configurações podem ser ativadas:
- Estado fendilhado calculado a partir da carga associada
- Estado fendilhado determinado como envolvente de todas as situações de cálculo SLS
- Estado de fendilhação independente da carga
No separador "Apoios de cálculo e flecha" em "Editar a barra", as barras podem ser segmentadas claramente utilizando janelas de entrada otimizadas. Dependendo dos apoios, aqui os limites de deformação para vigas em consola e vigas de vão único são utilizados automaticamente.
Ao definir o apoio de cálculo na direção correspondente no início e final da barra e nos nós intermédios, o programa reconhece automaticamente os segmentos e os comprimentos de segmentos com os quais a deformação permitida está relacionada. Também reconhece automaticamente se é uma viga ou uma consola utilizando os apoios de cálculo definidos. A atribuição manual, como nas versões anteriores (RFEM 5), já não é necessária.
Os comprimentos de referência na tabela podem ser alterados com a opção "Comprimentos definidos pelo utilizador". O comprimento de segmento correspondente é sempre utilizado por defeito. O comprimento de referência pode ser ajustado se divergir do comprimento de segmento (por exemplo, no caso de barras curvas).
