Вопрос
«Во время расчета нелинейности материала, материал с убывающей ветвью диаграммы можно рассчитать только с одним приращением нагрузки». Почему у меня появляется эта ошибка?
Ответ:

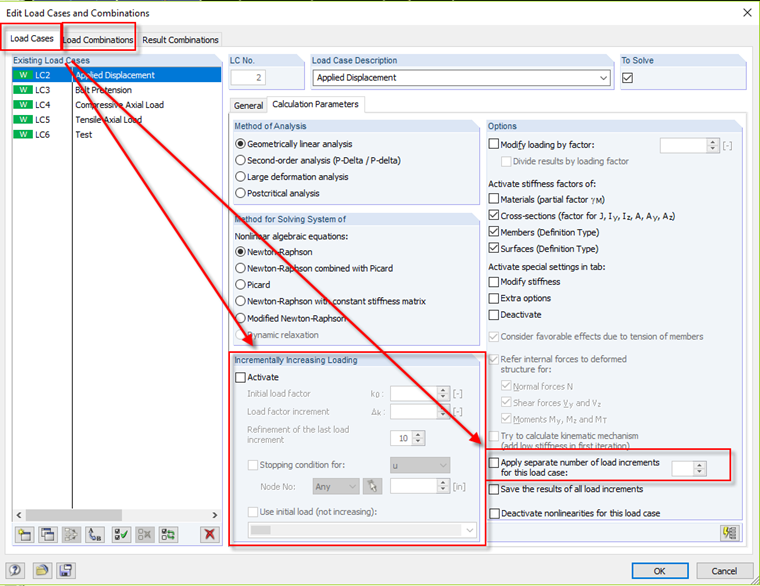

При задании сложной нелинейной модели материала можно задать только настройку по умолчанию, равную 1 приращению нагрузки. Причина в том, что программа не может определить правильную жесткость материала для каждой величины приращения нагрузки. Точная максимальная нагрузка должна быть применена к конструкции для определения состояния диаграммы напряжения/деформации материала.Данную настройку можно найти и изменить в диалоговом окне «Загружения и сочетания» в разделе «Параметры расчета», а также в разделе «Параметры расчета».
