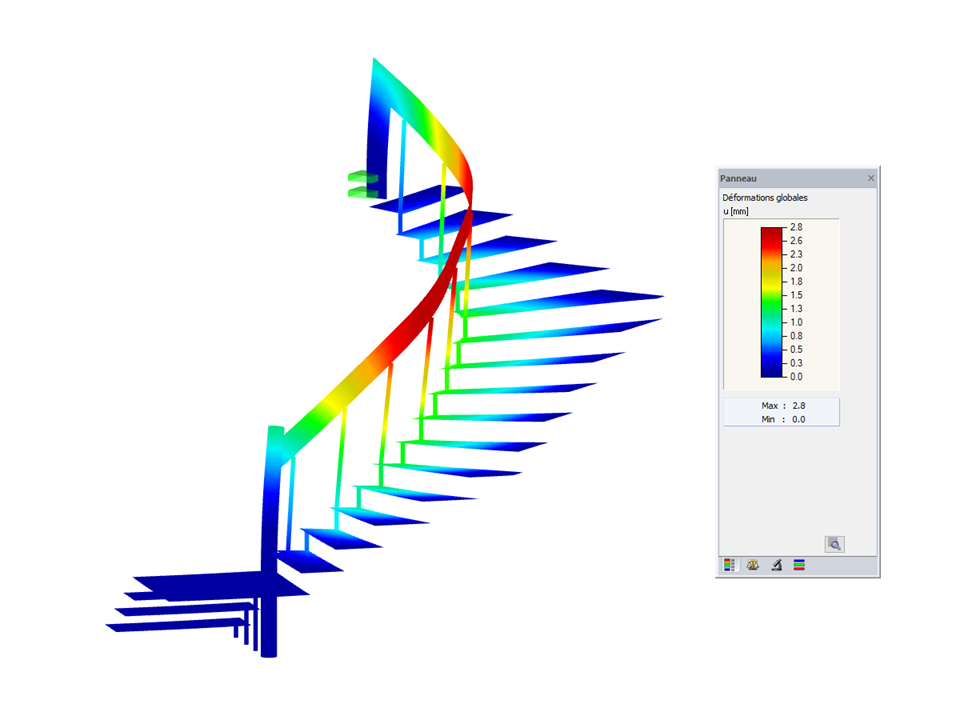

Конструкция внутренней лестницы из разных материалов (древесина, сталь и стекло)
Количество узлов | 332 |
Количество линий | 342 |
Количество стержней | 36 |
Количество поверхностей | 21 |
Количество загружений | 1 |
Общий вес | 0,955 t |
Размеры (метрические) | 3,373 x 4,365 x 4,847 m |
Размеры (имперские) | 11.07 x 14.32 x 15.9 feet |
Версия программы | 5.26.01 |
![Manuelle Auswahl der Querschnittsklasse](/ru/webimage/010346/3014472/1_Manual_Definition_of_Cross-Section_Class.png?mw=512&hash=04f5243151ba895864e6d51f4e60d40867eaad56)
![Kleinster Vergrößerungsfaktor für Biegeknicken in Rahmenebene](/ru/webimage/010280/468990/01-de-png.png?mw=512&hash=2551750327252c0e49d549ec0d9fb2579bfaa885)
![Возможность переключения расчетного метода в подробностях расчета](/ru/webimage/010344/2424772/01-en-png-png.png?mw=512&hash=6ca63b32e8ca5da057de21c4f204d41103e6fe20)
![Ограничение при деформации через торцевую пластину](/ru/webimage/010484/2426061/01-en-png-png.png?mw=512&hash=6ca63b32e8ca5da057de21c4f204d41103e6fe20)
![Функция 002421 | Отображение результирующих значений на изолиниях](/ru/webimage/031922/3325367/Isolinien_EN.jpg?mw=512&hash=7128e1d3476cede4a52641e47eb2532fdaa44a70)
На изолиниях могут изображаться результирующие значения деформаций, внутренних сил, напряжений и т.д.
![Изометрическое изображение пространственной податливой поверхности (источник: Пояснительный отчет к исследовательскому проекту «ДДМаС - Оцифровка расчета кладочных конструкций»](/ru/webimage/030993/3299694/53_(1).png?mw=512&hash=7193b10f53ed10727f51caee9a094b21a1e153cd)
Знаете ли вы, что...? Для расчета каменных конструкций в программе RFEM была реализована нелинейная модель материала. Она была выбрана по методу Лоуренко - композитная пластичная поверхность Ранкина и Хилла. Эта модель позволяет описать и смоделировать конструктивные свойства кладки и различные механизмы выхода из работы.
Предельные параметры были выбраны таким образом, чтобы используемые расчетные кривые соответствовали нормативной расчетной кривой.
![Соединение стены с потолком в программе RFEM](/ru/webimage/030994/3487602/002395_EN.png?mw=512&hash=644ecd61d980cbe03cb0ea80db64f0e549dc147c)
В RFEM можно применить специальный линейный шарнир для моделирования особых свойств соединения железобетонной плиты перекрытия и каменной стены. Тем самым ограничиваются передаваемые силы соединения в зависимости от заданной геометрии. Вы угадали: Это означает, что материал не может быть перегружен.
Программа разрабатывает диаграммы взаимодействия, которые применяются автоматически. Они представляют различные геометрические ситуации, и вы можете использовать их для определения правильной жёсткости.
![Диаграмма расчета](/ru/webimage/030995/3299711/395_(1).png?mw=512&hash=df78675b412ea64bed1ec033504b35992e4d5d02)
Расчет кладки выполняется по закону нелинейно-пластического материала. Если нагрузка в любой точке превышает возможную нагрузку, которой необходимо противостоять, в системе происходит перераспределение. Их основная цель - восстановить равновесие сил. При успешном завершении расчёета предоставляется анализ устойчивости.
